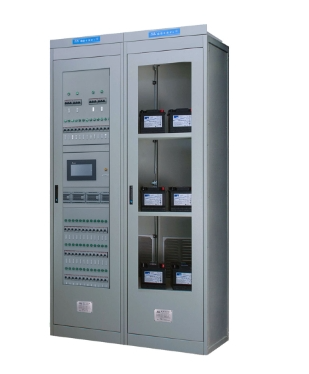

SCDU系列智能型通信电源
产品概述
SCDU系列智能型通信电源是我公司集多年开发和设备网上运行经验，专为电力部门、邮电部门的通信设备而设计制造的多功能、高性能、智能式一体化电源。该电源系统由交流配电柜、直流配电柜、整流柜、整流模块、监控装置及蓄电池组等几部分组成。系统可输出额定电流600A，可配置3-12个（48V/50A）高频整流模块，并内置1-4组蓄电池。本产品适用于中小容量交换局、移动基站、变电站和各种专用通信网。
标准结构设计，具有优良的通用性； 体积小、重量轻，电源系统对机房承重要求低； 完善的交、直流侧防雷设计，适应多雷暴地区； 超宽输入电压范围，电网适应能力强； 采用数字化DSP控制技术，功率密度高； 无损伤热插拔，支持在线维护，方便快捷； 完善的电池管理功能，有效延长蓄电池的使用寿命； 网络化设计，提供多种通信接口，可实现本地和远程监控； 触摸式液晶屏中文显示，人机界面友善，操作直观方便； 系统采用全隔离技术，系统安全性高； 完备的故障保护、故障告警功能； 采用全桥软开关技术，整机效率提高。 室内使用，且通风良好，安装使用地点海拔≤2000m； 设备运行环境温度：-5℃～45℃，设备存贮环境允许温度：-25℃～50℃； 环境温度：日平均相对湿度≤95%，月平均相对湿度≤90%，且无凝露现象； 设备垂直安装，垂直倾斜度≤5%，安装使用地点无强烈振动和冲击； 安装使用地点无强电磁场干扰，外界磁场感应强度≤0.5mT； 安装使用地点无导电性尘埃及破坏绝缘的腐蚀性气体； 交流输入电压波形为正弦波，电压幅值持续波动范围不超过额定值±15%； 交流输入电源频率波动范围不超过额定值5%。 注： 使用条件与上述条件不相符时，请与制造商协商解决！ 本电源系统采用PED组装式骨架，前后开门、正面设置玻璃门，屏体表面采用喷涂工艺，柜体防护等级IP30。产品特点
使用条件与要求
型号说明
技术性能
系统规格 48V/100A 48V/200A 48V/300A 48V/400A 48V/500A 48V/600A 系统容量 100A 200A 300A 400A 500A 600A 监控装置 SCJK-48、一个系统配置一台监控装置。 整流模块 SCT-48/50、根据实际情况配置3～12台。 交流配电 380V/60A、380V/100A、380V/200A、380V/300A、380V/400A，根据实际情况配置。 直流配电 100A、200A、300A、400A、500A、600A，根据实际情况配置。 蓄电池组 100Ah、200Ah、300Ah、500Ah、800Ah、1000Ah、1200Ah、1500Ah，根据实际情况配置。 选配件 电池架、电池巡检装置。 性能指标 下限 典型 上限 单位 注 释 额定工作电压 220 Vac 输入电压范围 90 220 290 Vac 三相五线输入相对相380V/相对零线220Vac。 输入频率 45 50 65 Hz 电池输入 43.2 53.5 58 Vdc 参数 下限 典型 上限 单位 注 释 输出电压范围 43 53.5 58 Vdc 正极接地 输出电流范围 0 600 A 稳压精度 ±0.5 % 负载调整率 ±0.5 % 电网调整率 ±0.1 % 均流度 ±5 % 输出效率 90 93 % 220Vac 输入 峰值杂音电压 200 mV 带宽为20MHz测量 宽频杂音电压 50 mV 3.4KHz~150KHz 20 mV 0.15~30MHz 离散杂音电压 5 mV 3.4KHz~150KHz 3 mV 150KHz~200KHz 2 mV 200KHz~500KHz 1 mV 0.15~30MHz 衡重杂音电压 2 mV 参 数 下限 典型 上限 单位 注 释 输入过压保护 290 Vac 可自恢复 输入欠压保护 85 Vac 可自恢复 输出过压保护 58.5 59 60.5 Vdc 锁死 输出短路保护 不带电池情况下可长期短路，可自恢复 参数 下限 典型 上限 单位 注 释 输入-输出 2500 Vac 1min，无击穿，漏电流≤30mA 输入-机壳 2500 Vac 输出-机壳 1000 Vac 绝缘电阻 在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ。 外形结构
柜体外形尺寸：高×宽×深 安装尺寸：宽度方向×深度方向 2260 mm×600 mm×600 mm 450 mm×550 mm 2260 mm×800 mm×600 mm 650 mm×550 mm 注：其中机柜高度为2200mm，眉头高度为60mm，深度包括玻璃门25mm。
