产品概述

GZDW系列微机控制直流电源屏是我公司根据电力系统的需要，并集多年开发和设备网上运行经验而设计、开发、生产的新一代系列化智能化微机控制直流操作电源。本产品适用于电力、石化、冶金、铁路等需要220V/110V直流电源控制的场合，广泛适用于发电厂、水电站以及各类变电站、开闭所和用户变电站中，为断路器分合闸及二次回路中的仪器仪表、继电保护和故障照明提供直流电源。

系统特点

• 全模块化设计，简洁、直观，组屏方便，整流模块并联运行，N+1热备份；

• 超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所；

• 整流模块可带电插拔，在线维护方便快捷；

• 整流模块智能控制，输出电压、电流平滑调节；自主均流，稳定性好，均流精度高；

• 设计采用IEC国际电工委员会、UL、EN等国际标准，可靠性与安全性有充分保障；

• 监控系统采用触摸屏或大屏幕液晶汉字显示，人机界面友善、操作直观方便；

• 可通过监控模块进行系统各部分的参数设置，界面友好操作方便；

• 开放式接口设计，强大的通讯功能，很方便实现与变电站RTU装置或DCS相连；

• 三级集散式监控系统实现对电源系统的遥测、遥控、遥信、遥调、以及无人值守；

• 蓄电池自动管理及保护，实时自动监测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能控制，设有电池过欠压和充电过流声光告警及温度自动补偿功能。

使用条件与要求

•  室内使用，且通风良好，安装使用地点海拔≤2000m；

•  设备运行环境温度：-5℃～45℃，设备存贮环境允许温度：-25℃～50℃；

•  环境温度：日平均相对湿度≤95%，月平均相对湿度≤90%，且无凝露现象；

•  设备垂直安装，垂直倾斜度≤5%，安装使用地点无强烈振动和冲击；

•  安装使用地点无强电磁场干扰，外界磁场感应强度≤0.5mT；

•  安装使用地点无导电性尘埃及破坏绝缘的腐蚀性气体；

•  交流输入电压波形为正弦波，电压幅值持续波动范围不超过额定值±15%；

•  交流输入电源频率波动范围不超过额定值5%。

•  注：使用条件与上述条件不相符时，请与制造商协商解决！

型号说明

技术性能

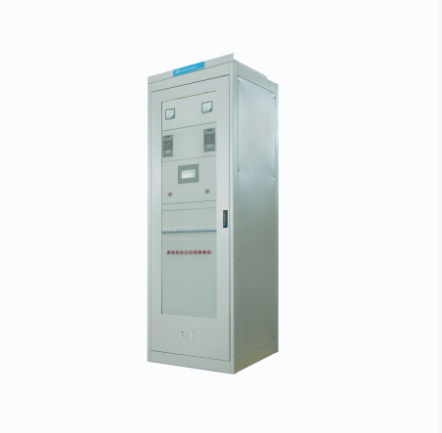

外形结构

系统由充电柜、馈电柜和电池柜组成，系统容量不大于40Ah 时，可采用充馈电一体柜。系统结构采用PED组装式骨架，前后开门、正面设置玻璃门，屏体表面采用喷涂工艺。
