PGD6系列高频开关直流电源屏

联系人:王炳林
联系电话:0578-609****
企业地址浙江省-丽水市
详细地址浙江省青田县油竹街道江滨路6号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
浙江三辰电器股份有限公司(前身为国营浙江青田电器控制设备厂)位于浙南地区、瓯江之畔,驰名中外的石雕产地、华侨之乡-青田油竹工业园区。公司创建于1978年12月,其前身为地方国营青田电气控制设备厂。1994年10月,公司作为全市改制试点单位,顺利完成了产权制度改革,组建成有限责任公司,建立了“产权清晰、政企分开、职责分明、管理科学”的现代企业体制。公司目前是国家高新技术企业、国内直流电源装置大规模的专业生产企业,国家及行业直流电源设备标准首席起草单位。“三辰”商标是省著名商标,“三辰”品牌在全国各地特别是冶金、石化、煤炭、铁路、建材、港口、电力及同行业中具有很高的知名度和美誉度,是青田县本土工业发展的一面旗帜。公司现有员工309名,各类科技人员169名,专门从事高新技术研究设计专职人员35名。 多年来,公司凭借自身的人才、技术和装备优势,构建专业的研发、生产和服务体系。公司以“科技兴企”作为企业的发展战略,不断提高产品的技术含量,完善服务体系,提高企业的文化品位,以国内领先的产品技术和质量水平赢得用户的信赖,逐渐形成了自己的一整套风格独异且先进可靠的技术体系,走在全国同行业前列。公司拥有省级企业技术研发中心,先后研制开发出PGD系列镉镍电池直流屏、免维护蓄电池直流屏、通讯电源屏、全程控智能型直流屏、微机控制高频开关电源屏、壁挂式直流屏、智能交直流一体化电源系统,程控交流恒流电源,大功率UPS系统,直流屏专用铅酸蓄电池,SCWZ综合自动化系统及SCPG变频驱动恒压供水设备、软启动设备、SCZK成套低压开关设备等系列产品,产品畅销全国31个省、市、自治区,并远销世界二十多个国家和地区。公司拥有直流电源高频模块、蓄电池充放电、微机通讯及产品工艺等核心技术,获得四十五项国家专利,三项软件著作权。

产品图片

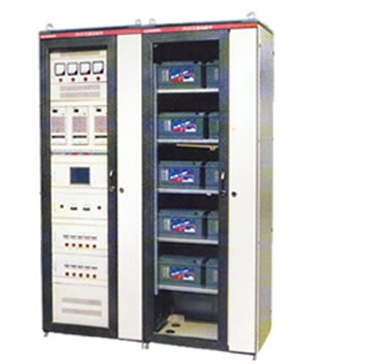

PGD6系列高频开关直流电源屏


产品概述

在解决了开关器件性能的稳定性和高频开关耗损及传导和辐射干扰等一系列工艺和理论问题后,功率电源的高频化走向了市场,高频电源成为一种新兴的、在技术上和工艺上都已趋向成熟的新产品,与传统的相控电源、线性电源相比,具有明显的优势,极具市场竞争力。

  •  体积小、重量轻

  •  纹波低:< 0.3 %}

  •  精度高:< 0.3 %

  •  噪音小:< 45 dB

  •  动态性能好:过程时间< 10 ms

  •  扩展性好:模块可并联使用

PGD6直流电源是一种成熟的高频电力综合电源,在结构上采用模块化,冗余设计为 n+1,根据实际运行情况,可由以下功能单元的全部或部分有机组合而成。

  •  中央监控单元

  •  高频整流单元

  •  母线调压单元

  •  馈线单元

  •  蓄电池监测单元及蓄电池组

  •  通信电源单元

  •  逆变单元

  •  交流进线单元

使用条件与要求

  •  环境温度不高于+40℃、不低于-10℃且在24h内平均温度不高于+35℃

  •  相对湿度在+40℃时不超过50%,温度较低时允许有较高的相对湿度

  •  安装地点海拔高度不超过2000m

  •  无导电、无爆炸尘埃、没有腐蚀金属和破坏绝缘的气体和强烈振动和冲击的场合

  •  注: 超过上述 范围请订货前说明另行设计



型号说明

型号说明

系统参数

输入参数

电压AC 380V ± 15 %AC 220V ± 15 %
频率45~55 HZ45~55 HZ

输出参数

直流额定电压220V110V
直流额定电流控制8~600A动力120~1000A
浮充电压220V +30%/-20%110V +30%/-20%
均充电压220V +30%/-20%110V +30%/-20%
纹波系数均充 < 0.3%浮充 < 0.1%
稳压精度< ±0.3%
稳流精度< ±0.3%
保护动作电压精度< ±0.3%

绝缘性能

输出对地2KV AC漏电流≤30mA历时1min无闪络、无击穿
输入对地2KV AC漏电流≤30mA历时1min无闪络、无击穿
输出对输出2KV AC漏电流≤30mA历时1min无闪络、无击穿

外形结构

本电源系统采用GGD组装式骨架,前后开门、正面设置玻璃门,柜体防护等级IP30

参数

柜体外形尺寸:高×宽×深安装尺寸:宽度方向×深度方向
2260×800×600mm650×548
2360×800×550mm650×548
注:深度均不包括玻璃门25mm。
