PGD7-B智能高频开关壁挂电源

联系人:王炳林
联系电话:0578-609****
企业地址浙江省-丽水市
详细地址浙江省青田县油竹街道江滨路6号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
浙江三辰电器股份有限公司(前身为国营浙江青田电器控制设备厂)位于浙南地区、瓯江之畔,驰名中外的石雕产地、华侨之乡-青田油竹工业园区。公司创建于1978年12月,其前身为地方国营青田电气控制设备厂。1994年10月,公司作为全市改制试点单位,顺利完成了产权制度改革,组建成有限责任公司,建立了“产权清晰、政企分开、职责分明、管理科学”的现代企业体制。公司目前是国家高新技术企业、国内直流电源装置大规模的专业生产企业,国家及行业直流电源设备标准首席起草单位。“三辰”商标是省著名商标,“三辰”品牌在全国各地特别是冶金、石化、煤炭、铁路、建材、港口、电力及同行业中具有很高的知名度和美誉度,是青田县本土工业发展的一面旗帜。公司现有员工309名,各类科技人员169名,专门从事高新技术研究设计专职人员35名。 多年来,公司凭借自身的人才、技术和装备优势,构建专业的研发、生产和服务体系。公司以“科技兴企”作为企业的发展战略,不断提高产品的技术含量,完善服务体系,提高企业的文化品位,以国内领先的产品技术和质量水平赢得用户的信赖,逐渐形成了自己的一整套风格独异且先进可靠的技术体系,走在全国同行业前列。公司拥有省级企业技术研发中心,先后研制开发出PGD系列镉镍电池直流屏、免维护蓄电池直流屏、通讯电源屏、全程控智能型直流屏、微机控制高频开关电源屏、壁挂式直流屏、智能交直流一体化电源系统,程控交流恒流电源,大功率UPS系统,直流屏专用铅酸蓄电池,SCWZ综合自动化系统及SCPG变频驱动恒压供水设备、软启动设备、SCZK成套低压开关设备等系列产品,产品畅销全国31个省、市、自治区,并远销世界二十多个国家和地区。公司拥有直流电源高频模块、蓄电池充放电、微机通讯及产品工艺等核心技术,获得四十五项国家专利,三项软件著作权。

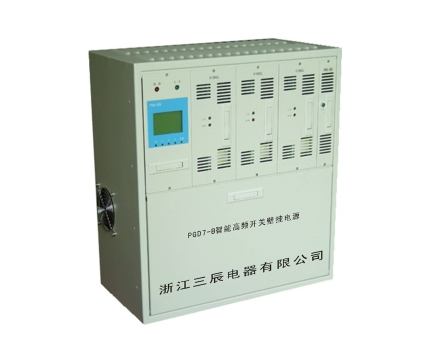

产品图片

PGD7-B智能高频开关壁挂电源




产品概述

新一代智能高频开关壁挂电源PGD7-B,是我公司专为小容量系统而设计。主要适用小型开关站、小型用户变电站、10KV以下开闭站。系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点。监控模块采用LCD汉字菜单显示,对系统监控和电池智能化管理功能完善,具有与自动化系统连接四遥接口,提供PS485和RS232两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择。

功能特点

  •  适合构成26AH/220V、38AH/110V以下系统

  •  模块、监控单元和降压单元均采用带电插拔结构,安装、维护方便

  •  可安装3个2.0A/220V、4A/110V自然模块

  •  降压单元具有自动硅链降压功能,输出电流2A,冲击电流30A/0.5S

  •  监控器采用LCD显示,汉字菜单,汉字菜单,按键操作,可实现系统   参数设置、系统工作参数显示、系统故障指示和系统校准

  •  监控器具有对电池自动管理的功能

  •  提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择,   可与电站自动化系统连接

  •  监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测

  •  配电单元提供2路交流输入(可选择一路PT供电)、电池输入、3路馈电输

  •  出PT供电时系统自动限制输出功率

技术指标

参数

交流输入电压220V±20%
PT供电电压100V±10%
电网频率50HZ±10%
功率因数≥0.85
输出电压范围90V-140V连续可调(对于110V系统),180V-280V连续可调   (对于220系统)
输出限流0.2A-2.2A(单模块)
稳压精度≤±0.5%
稳流精度≤±0.5%
纹波系数≤±0.1%
均流度≤5%
效率≥93%
输出过压保护280±2V(220V),140V±2V(110V)
绝缘电阻≥10M
绝缘强度输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧闪络
相对湿度≤90%
环境温度-5℃~45℃
可闻噪音≤55Db
外形尺寸400(高)X450(宽)X236(深)
重量20KG(满配置)
