产品概述

PGD8无线智能型直流电源屏是在总结了直流电源领域先进、成熟的设计，运行经验及发展趋势的基础上，利用现代电力电子与计算机网络技术相结合，采用先进的基于无线广域网技术的网络传输模块结合支持现场总线的智能化微机中央监控系统、新型直流屏专用免维护蓄电池和高频开关电源模块等而开发的全新一代直流电源屏，成功实现了对分布式直流电源屏的实时监控管理和灵活部署，解决了传统直流电源只适应于小范围小区域的集中监控系统的有线通讯方式，无法实现远程监控的问题，是一种操作简单、部署灵活、技术领先、性能可靠、自动化程度高的无线智能型直流电源产品。 PGD8 无线智能型直流电源屏广泛应用于发电厂、变电站、工矿企业、大型建筑、电气化铁路等领域，可作为直流操作、继电保护、信号回路、事故照明等负荷的直流电源，特别适用于无人值班变电站，可方便的实现遥测、遥控、遥信、遥调等功能，是500KV及以下等级变电站的理想的直流电源成套设备。基于无线传输的网络平台，为不具备有线传输条件的企业，特别是地域跨度较大的企业，提供了成本低、见效快、高效率的数据传输平台，为企业安全生产提供强有力的监测手段。

使用条件与要求

•  设备限在室内使用，且通风良好

•  环境温度不高于+40℃、不低于-5℃，且在24h内平均温度不高于+35℃

•  在温度为+40℃时，其相对湿度不高于50%，在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度为90%

•  环境条件污染等级应至少为3级，即一般情况下，只有非导电性污染

•  安装地点海拔高度不超过2000m

•  如存在特殊使用条件，必须遵守适用的特殊要求或在制造厂与用户之间达成的协议

•  注： 超过上述 范围请订货前说明另行设计

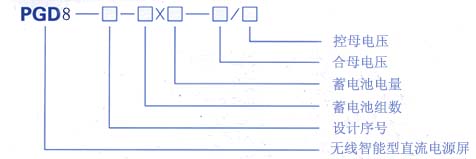

型号说明

产品特点

•  数字化控制技术：采用基于现场总线的中央监控装置，对直流系统实施全方位的监控管理，全数字化控制，智能化程度高、可靠性好。采用先进的蓄电池自动化管理技术，实现电池充电及维护自动管理，延长电池使用寿命，减少了维护量。 采用支持现场总线技术的智能器件（如电池监测装置、绝缘检测装置等）。实现数据传送的全数字化，提高了数据的准确性和产品的可靠性。

•  强大的远程监控：采用先进的基于无线广域网技术的传输模块，针对直流电源屏运行状况实现无线远程监控管理。提供RS232和RS485两种通讯接口选择，可与后台计算机连接，支持“遥测、遥控、遥信、遥调”功能，实现集中监控管理。 　

• 人性化显示界面：中央监控装置采用真彩触摸式液晶显示屏作为人机界面操作显示，全中文菜单，容错按键操作，界面清晰直观，操作简单可靠。 　

•  标准化硬件结构：屏体采用GGD组装式骨架，前后开门，硬件采用集成化、标准化、模块化的硬件结构，结构新颖，美观大方，安装方便，检修维护安全。 高频模块采用模块化结构，N+1热备份方式，自主均流，并行运行，使系统具有极高的可靠性。并可带电热插拔，安装维护简单，扩容减容方便。 中央监控装置采用全金属一化化设计，组屏方便，抗干扰能力强，监控系统的软件、硬件采用开放式设计，配置灵活，兼容性强。 　

应用方案

PGD8无线智能直流电源屏，采用中央监控装置通过标准的数据总线，实现了直流系统的数据采集、监测、监控功能；采用无线传输模块通过移动通信的GPRS 或CDMA 网络，实现基于TCP/IP 协议的监测数据的无线远程传输。同时，通过短信（SMS）方式将报警信息发送到相关人员的手机上。 当直流系统在正常运行时，监控中心可以通过无线网络或工程维修人员也可以通过手机发送查询短信到无线传输模块查询当前直流系统的运行参数，由中央监控装置获取系统运行参数后控制无线传输模块把当前系统的运行参数发送短信到监控中心和工程维修人员的手机。当检测到直流系统在某环节出现故障时，中央监控装置做出安全的处理方式后控制无线传输模块发送报警信息到监控中心或维护人员的手机中，实现无线远程监控管理。

系统参数

外形结构

本电源系统采用GGD组装式骨架，前后开门、正面设置玻璃门，屏体表面采用喷塑工艺，柜体防护等级IP30。
