产品详情
HGLR隔离开关熔断器组
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海人民电器开关厂集团有限公司是一家集科研、生产、销售为一体的现代化科技企业,是国内知名的高低压电器、仪器仪表、成套输配电设备等电器制造商之一。公司主要产品有小型断路器、塑壳断路器、漏电断路器、框架式断路器、接触器、刀开关、隔离开关、双电源自动切换装置、变频器、软启动自动切换装置、成套设备、仪器仪表等高低压电器系列产品,是国内刀开关、隔离开关系列产品的龙头企业。
公司于2011年6月被国家工商总局批准为集团公司,在上海、温州、厦门、湖州建有四大生产基地。公司现有员工1600余人,拥有各类中高级专业技术及管理人才260余人,目前设有19家参股控股企业、20多家销售公司、300多家经销商,企业综合实力位居国内高低压电器行业前列。
公司拥有国家专利50余项,先后获得省科技奖、质量奖、市重点产品、AAA 重信用示范企业等荣誉,产品全面由中国人民保险股份有限公司质量承保,并被列为国家“两网”改造推荐产品,产品质量和服务深得专家和客户赞誉和好评,先后被中石化、中石油、中国水利水电部、新疆电力网、四川电力网等列入设备一级供应商,为国家工程建设、稳定社会健康发展、解决劳动就业和增加财政税收方面做出了自已应有的贡献。
在经济全球化时代,公司始终坚持国际化、科技化、产业化发展战略,大力开展制度创新、科技创新和管理创新,实现产品由中低档向中高档扩展,市场由国内向全球扩展,价值链由提供单体产品向提供系统解决方案扩展,经营由以线性为主向包括并购与资本运作在内的全面现代企业运营方向扩展,力争使上海人民电器开关厂集团有限公司成为世界知名的电器供应商。

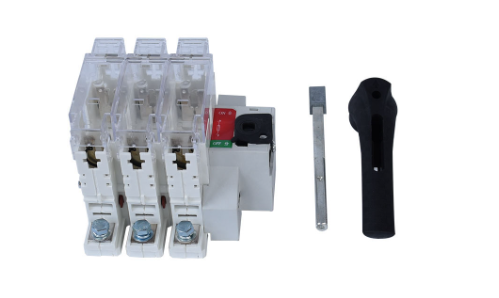

产品图片
HGLR隔离开关熔断器组

一,适用范围
HGLR系列隔离开关熔断器组(以下简称开关),适用于交流50Hz、额定电压400V、额定电流至630A的工企业配电网中;广泛用于具体高短路电流的配电电路和电动机电路中,用作手动不频繁接通与分断电路或电气隔离之用;可带负荷操作,并作电路短路保护之用。
开关造型美观,新颖简洁,结构简单,操作方便,符合IEC6047-3、GB/T14048.3标准,是同类产品的选择。
二,型号含义

三,主要参数
● 开关主要技术参数

● 开关与熔断体的配用关系(见下表)

注:当开关用于电动机电路时,允许熔断体的额定电流大于开关的额定工作电流。
四,结构特征
● 开关采用玻璃纤维不饱和聚酯模塑料及手动操作手柄,具有很高的介电性能、防护能能力及可靠的操作安全性。
● 开关160A、250A、400A采用模块式设计,630A采用整体式结构,可确保带负载操作及通断可靠的过电流与短路安全保护。
● 开关有2极、3极、4极(3极+可通断中性极)之分。
● 手柄可直接装在开关上操作(简称柜内操作),也可以通过加长轴在配电柜门外操作(简称柜外操作)。
● 可根据需要提供常开常闭辅助触点。
五,外形安装尺寸
● HGLR系列隔离开关熔断器组外形与安装尺寸


● 柜外操作手柄的面板开孔尺寸

主要参数
● 开关主要技术参数

● 开关与熔断体的配用关系(见下表)

注:当开关用于电动机电路时,允许熔断体的额定电流大于开关的额定工作电流。
