中高压互感器


概述

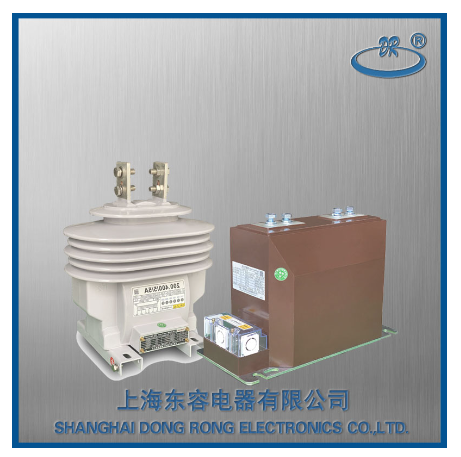

中高压互感器,户内型为环氧树脂浇注绝缘、户内型产品。适用于额定频率50Hz、额定电压10~35kV的交流电力系统中,作电流、电压、电能测量及继电保护用。户外型具有耐电流、耐老化的户外专用环氧树脂真空浇注而成,外形采用防雨伞裙,表面爬电距离大,防雨、防尘、耐腐蚀是城乡电网改造理想的换代产品。
结构简介:
1.安装场所:户内;
2.海拔:不超过1000m;
3.安装场所应无严重的震动和颠簸;
4.户内环境湿度:在室温度条件下,最大相对湿度为90%;
5.环境温度:最高温度40,最低温度-5,日平均温度不超过-30.
技术参数:
户内型:
1.负荷的功率因数:COSФ=0.8(滞后);
2.表面爬电距离:满足II级污秽等级要求;
3.产品标准:GB1207-1997《电流互感器》.
4.额定电压:10~35kV;
5.继保(2S)额定准确限值系数(10%倍数) :≥10;
户外型:
1.准确等级:0.2S,0.2,0.5S
2.额定电压比:10000/100V,6000/100V
3.额定一次电流:5~1000A
4.额定二次电流:5A或1A
5.额定容量:电压部分:0.2级,20VA
6.电流部分: 0.2S、0.2级,10VA
7.额定短时热电流倍数:100I1n/1s
8.额定短时动稳定倍数:250I1n
