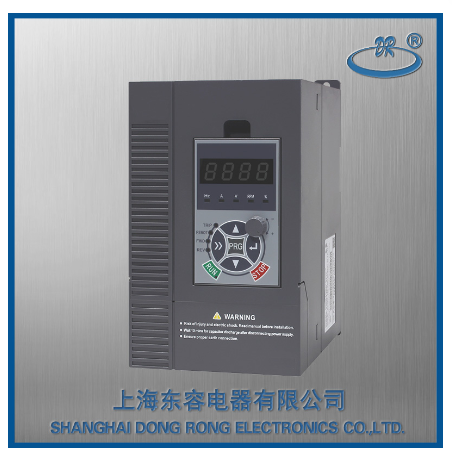

产品图片
低压变频器
DRESM系列变频器是一款高性能矢量变频器，功能丰富、强大、 性能优异、稳定 ，可驱动三相交流异步电机或三相交流永磁同步电机，在控制和调节三相异步电机或三相同步电机的转矩和速度、低速高转矩输出等方面，具有良好的动态性能、超强的过载能力。支持多种I/O扩展板卡、多种PG板卡、多种通信扩展板卡，广泛应用于各种自动化生产设备及各类自动化生产线。
产品特点：
DRESM 系列变频调速器凭借其高端的控制平台、丰富的接口资源、多种通讯方式、精确的控制算法、灵活的扩展接口，在众多高端应用场合，能满足生产工艺的高标准要求。
采用美国TI 公司电机控制专用数字信号处理器(DSP)，主频可以达到150MHz。
采用德国Infineon 第四代IGBT 模块， 结合其175℃最高结温特性，运用新颖的PWM 调制方式，进一步降低了开关损耗，使得驱动器在50℃环境温度下，也无需降额使用。
支持异步电机和永磁同步电机驱动，对异步电机和永磁同步电机的参数进行精准辨识。可以设定两组电机参数，允许驱动器在两台不同的电机之间切换控制，切换功能可以由通讯或多功能端子设定。
V/f 控制模式下，高精度的电流限定控制，使得驱动器无论是快速加减速还是堵转，都不会出现过电流报警，可靠地保护驱动器；矢量控制模式下，高精度的转矩限定控制，使得驱动器可以按用户工艺控制要求，输出强劲的转矩或柔和的转矩，可靠地保护机械设备。
V/f 分离控制模式下，输出频率和输出电压可以分别设定，适用于变频电源、力矩电机控制等应用场合。
智能扩展口，允许同时接入两块扩展卡，满足用户实现行业特殊控制需求。
编码器的安装位置不在电机的轴端时，只要该轴与电机轴之间保持固定的减速比，也能进行有PG 矢量控制。
速度搜索准确、可靠，能对正在旋转中的电机进行无冲击的平滑起动。
过程PID 控制，具有丰富的给定和反馈方式，两组比例、积分和微分参数自由切换，可选择正作用和反作用特性。特别适用于风机、泵类负载节能应用。
支持直流电源的输入，方便用户组成共直流母线的应用方案。
过压失速保护：大惯性负载快速减速运行时，再生能量可能导致过压故障，通过对输出频率的瞬时调整，从而降低过压跳闸的机率, 保证系统的连续可靠运行。
欠电压调节：在瞬时欠压或瞬时停电时， 通过自动降低输出频率， 维持直流母线电压的恒定，从而保证驱动器短时间内的连续运行，适合风机、离心泵等应用场合。
过流失速保护功能：重载快速加速运行时，瞬时滑差过大可能导致过流故障，通过对输出频率的瞬时调整，从而降低过流跳闸的机率, 保证系统的连续可靠运行。
低频振荡抑制功能：对于大功率电机空载或轻载起动时会产生剧烈振荡导致故障跳闸，开启此功能可有效抑制低频振荡，保证系统可靠运行。
逐波限流功能：重载起动或突加重载时，在出现过流故障前就自动限制输出电流，避免变频器频繁跳闸。
技术指标：
主电输入
额定电压: 三相交流：380V ，50/60HZ
频率变动容许值：电压：380V±20% 频率：±5%
主电输出
输出电压：0～额定输入电压
输出频率：0Hz～600Hz
技术特性
PWM调制方式：SVPWM, 三相调制和两相调制
控制方式：V/F控制，无PG矢量（开环矢量）控制，有PG矢量（闭环矢量）控制，转矩控制
电机类型：交流异步电机、交流永磁同步电机
运行命令给定方式：外部端子、键盘面板，通信
速度指令给定方式：模拟量给定，键盘面板，通信，高速脉冲，端子多段速给定， PID 控制给定，简易PLC 给定
调速范围：异步机1：200（V/F、无PG矢量控制）；同步机1：20（无PG矢量控制）
速度控制精度：开环矢量控制±0.2%
速度波动：开环矢量控制±0.3%
转矩响应：<20ms（无PG矢量控制）
转矩控制精度：10%（无PG矢量控制）
启动转矩：异步机：0.25Hz/150%（无PG矢量控制）; 同步机：2.5 Hz/150%（无PG矢量控制）
过载能力：150%额定电流60S；180%额定电流10S；200%额定电流1S
自动电压调整：当电网电压变化时，能自动保持输出电压恒定
瞬间降额：当电网电压欠压，瞬间降频维持母线电压
速度搜索起动：实现对旋转中的电机无冲击平滑起动
控制端子输入：
可用内部电源：1路，+10VDC，最大电流50mA( 用于基准电位计)；1 路，+24VDC，最大电流200mA( 用于逻辑输入口)
模拟量输入：2路，0～10VDC或0/4～20mA DC，可选；1 路，-10～+10VDC
开关量输入：9路可编程逻辑输入，支持NPN 和PNP 集电极开路信号，可选择正转、反转、故障复位等39种逻辑输入功能。
脉冲信号输入：2路高速脉冲输入，也可作开关量输入，输入频率范围：0 ～ 50KHz, 可作为抗干扰性强、精度高的速度给定源或速度反馈源；其中1路可作为光电增量式编码器信号输入。
控制端子输出：
模拟量输出: 2 路，0～10VDC 或0～20mA DC，可选
开关量输出：1路可编程逻辑输出，NPN集电极开路信号，可选择运行中、正转运行、反转运行、故障输出等20种逻辑输出功能。
脉冲信号输出：1 路高速脉冲输出，也可作开关量输出，NPN集电极开路信号，13 种输出功能可选
可编程继电器输出：2 路，各带一对常开触点和一对常闭触点, 触点容量：250VAC/3A,30VDC/1A
通信接口
标配接口：RS485 接口，支持modbus 协议
扩展通讯接口：Profibus、CAN、以太网，支持Profibus DP、CANopen、以太网TCP/IP等协议
操作面板
显示：数码管操作面板或液晶操作面板，显示状态参数、故障代码等，设定参数
指示灯：状态指示灯，指示变频器工作的状态信息；单位指示灯，显示LED 数码显示数据的的单位
按键：操控变频器和设定参数
参数拷贝：支持本机用户参数上传至面板保存；同时也支持面板保存的用户参数下载至本机
故障保护
具备输出过电流、母线过电压、母线欠压、电机过载、变频器过载、输入缺相、输出缺相、整流模块过热、逆变模块过热、外部故障、通讯故障、电流检测故障、电机自学习故障、EEPROM操作故障、PID 反馈断线故障、制动单元故障、厂家设定时间到达等25 种故障保护功能。
特设功能
参数拷贝、参数备份、共直流母线、两组电机参数自由切换、转速追踪、摆频控制、定长控制、计数功能、预励磁、过流失速、过压失速、掉电再启动、跳跃频率、四段加、减速、电机过温保护、灵活的风扇控制、过程PID控制、简易PLC控制、下垂控制、参数辨识、弱磁控制、高精度的转矩控制、V/f分离控制
环境
符合标准：遵守多种国际标准（IEC,EN）,特别是IEC/EN61800-5-1(低压)，IEC/EN61800-3（传导和辐射抗干扰标准）
使用场所：室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射
环境温度：运行：-25℃～ 40℃可靠运行，无需降容；40℃～ 50℃之间降额使用，每升高1℃，输出电流减少1% 。存贮：-40℃～ +70℃
海拔高度：0～2000m，1000m 以上需降额使用（每升高100m，降容1%）
湿度：5%～95%，无冷凝或滴水
振动强度：＜5.9m/s2(0.6g)
防护等级：IP20
冷却方式：强制风冷
安装方式：0.75～315KW：壁挂式 ;350～500KW:落地式
