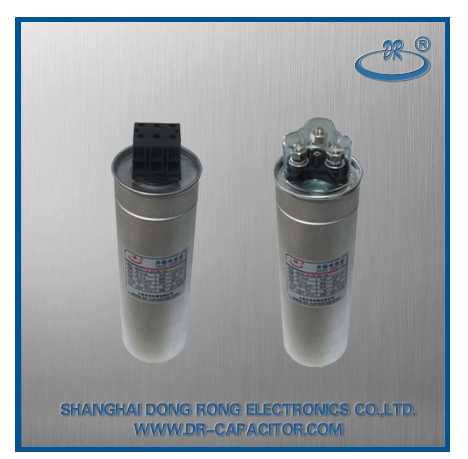

产品图片
调谐滤波补偿电容器

产品概述:
“DR”品牌是国家行业标准主要起草单位之一,“DR”品牌的产品依靠公司自有专利技术的科技优势,并且严格执行ISO9001质量体系管理,质量水平明显高于国内行业同类产品,产品寿命最高可达到100,000小时。
主要特点:
1.采用高品质铝合金外壳及盖板,底部为M12/M16的安装和接地螺栓,安装方便。
2.可选螺栓出线方式,保证了接线的可靠稳定,满足大容量、大电流的要求;M8/M10铜螺栓,最大可连接25mm2电缆,带防触电保护罩。
3.安全可靠的德式过压力保护结构及快速放电电阻,使得产品使用更安全,更可靠。
4.长寿命设计,增加散热面积,使电容器的温升更低,延长电容器的使用寿命。
5.电容器元件用金属化薄膜采用特别的方阻设计,既有很高的自愈性能,又满足了高可靠性的过电流和高耐压的要求。
6.可用于电力系统提高功率因数;电机、变压器、工频电炉等感性设备的就地补偿;电力牵引机车以及UPS系统和电力系统谐波的滤除等各方面需求。
技术指标:
1.使用条件:环境温度-25℃~+55℃,湿度≤85%,海拔2000米以下。
2.额定电压:220VAC~1140VAC。
3.额定容量:1~50kvar。
4.容量允差:-5~+10%。
5.损耗角正切值:在工频额定电压下,20℃时tgδ≤0.1%(1000Hz)。
6.交流耐电压:极间2.15倍额定电压,10秒钟,极壳间3Kvac,10秒钟。
7.最高允许过电压:1.10倍数额定电压。
8.最高允许过电流:1.30倍数额定电流。
9.自放电特性:电容器加√2Un直流电压,断开电源3分钟后,剩余电压降低到50V或更低。
10.符号标准:UL810、IEC60831、GB12747。
技术指标:
1.使用条件:环境温度-25℃~+55℃,湿度≤85%,海拔2000米以下。
2.额定电压:220VAC~1140VAC。
3.额定容量:1~50kvar。
4.容量允差:-5~+10%。
5.损耗角正切值:在工频额定电压下,20℃时tgδ≤0.1%(1000Hz)。
6.交流耐电压:极间2.15倍额定电压,10秒钟,极壳间3Kvac,10秒钟。
7.最高允许过电压:1.10倍数额定电压。
8.最高允许过电流:1.30倍数额定电流。
9.自放电特性:电容器加√2Un直流电压,断开电源3分钟后,剩余电压降低到50V或更低。
10.符号标准:UL810、IEC60831、GB12747。
