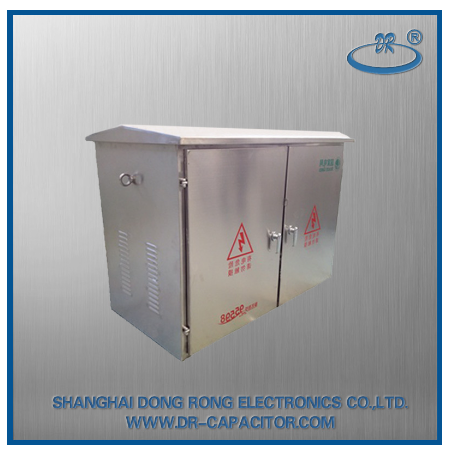

三相平衡模块

低压配变电能质量背景

1、三相不平衡严重

由于配电系统用户侧几乎都是单相负载，且用电具有不同时性，配变系统极易出现三相不平衡，不平衡度严重超标。

2、电压合格率低

400V低压配电系统供电半径长,由于三相不平衡,用电高低时段的影响容易导致电压超过限值，造成供电末端电压低的问题。

3、功率因数低

配变广泛使用分组投切电容器，有补偿台价，补偿效果差,极易出现过补或欠补。

4、变压器效率低

配变过负荷严重，导致出力不足，发热严重，噪声大，降低配变寿命，甚至烧毁配变。

产品工作原理

1、三相不平衡补偿原理

DRASC-SPC开启后，通过外接电流互感器(CT)实时检测系统电流，并将系统电流信息发送给内部控制器进行处理分析，以判断系统是否处于不平衡状态，同时计算出达到平衡状态时各相所需转换的电流值，然后将信号发送给内部IGET井驱动其动作，将不平衡电流从电流大的相转移到电流小的相，最后达到三相平衡状态。

2、电压支撑原理

DRASC-SPC对补偿点电压进行采样,将电压信息传递给内部DSP﹐以判断补偿点的电压是否超过设定值。当电压超过调压上限(Umax)时，SPC输出感性电流，降低电压;当电压低于调压下限（Umin）时，SPC输出容性电流，提升电压，最终使各相电压稳定在正常范围内。

产品特点

1、功能强大

●三相不平衡补偿功能

●容性-1~1无功补偿功能

●电压补偿功能

●支持远程数据传输功能

2、优异补偿效果

●实时补偿,响应时间小于15毫秒

●DRASC-SPC为有源型补偿装置，是采用现代电力电子元器件，构成电流源型装置

●从机理上避免了有传统电容元器件的谐振现象:更稳定，安全

●不产生谐波，不造成二次电网污染

●双向分相电压补偿，提升电压质量

3全控型设备,免维护,节省人力成本

●DRASC-SPC采用优良的电力电子技术及数据处理技术，自动检测电网系统中各相电流的变化，实时计算并发出所需补偿电流，以使电网迅速达到平衡状态

●整个过程有设备自动完成，无需人为操作，大大节省了由于操作传统补偿设备而消耗掉的人力成本

4、多重保护，使用各种恶劣环境

● DRASC-SPC的内芯设备备各种保护功能:过压保护、欠压保护、过流保护、短路保护等

● DRASC-SPC的柜体具备保护功能:低压防雷、漏电保护

● IP防护等级:IP44
