静止同步补偿模块

联系人:姚良
联系电话:021-5995****
企业地址上海市
详细地址上海市嘉定区嘉行公路2575号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海东容电器有限公司,创建于1998年,是一家领先的智慧能源综合性全产业链知名高科技制造商,集设计、研发、生产、施工、服务于一体的总承包生态产业链。我们拥有广泛的产品、丰富的解决方案和服务,覆盖从能源应用、发电、输电、配电、储能到安全用电、用电能效优化、电能质量提升等整体能源价值链的一站式解决方案,业务组合涵盖传统和可再生能源技术,通过业务组合逐步实现脱碳化,并不断致力于推动能源多元化转换等新型能源技术应用,致力成为行业标杆性的全球化企业。 我们拥有多个自有产权的超净化生产基地及研发试验中心,并先后从日本、美国、瑞士及德国引进尖端的生产、检测设备,配合信息化管理系统,为产业化、规模化实施提供了保障,年产各类硬件产品3500万套以上,产品畅销全国,远销欧洲、美洲、中东及东南亚等126个国家及地区,备受用户推崇。 经过近30年的专注与创新,我们的产品丰富、解决方案齐全,分别有:电能质量产品、低电压类产品、中高压类产品、用电安全产品、物联网类产品、发电系统设备、输电系统设备、配电系统设备、储能系统设备、强电系统工程、弱电系统工程、能效优化工程、循环能源工程、智慧城市能源工程等,成功进军全球高端智慧能源领域。 我们凭借优秀的专业能力、稳定卓越的产品质量和完善的服务,获得众多知名客户和行业专家的认可和信赖,为智慧能源的发展做出了杰出贡献。我们多次参与国家和行业标准的制定,先后完成了GB17702、GB22582、NB10814、JB8168、JB11052等标准,引领行业发展。 我们高度重视产品质量和技术创新,企业拥有一批经验丰富技术领先的科技创新团队,每年研发投入占销售总额5%以上,并与国内外研究机构签订战略合作协议,多次获得国内外专利证书,且在实践中不断完善和提高,从而保证企业产品的创新领先地位。 我们执行ISO管理体系,产品获国际专业机构认可,相继取得美国UL认证、加拿大CSA认证、欧盟CE认证、环保ROHS认证、德国DIN认证、莱茵TüV认证、俄罗斯GOST、澳洲SAA认证、沙特SASO、中国CQC认证等质量安全认证,创造品质卓越的产品是企业永无止境的追求!

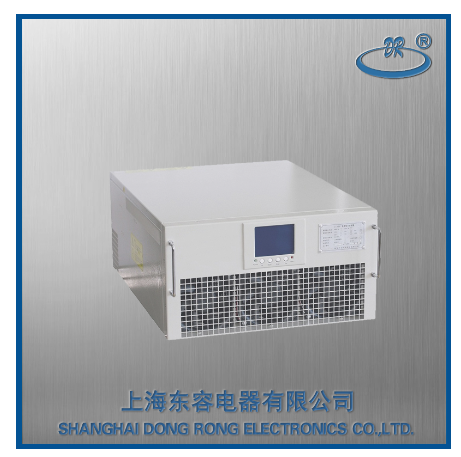

产品图片

静止同步补偿模块


基本原理

静止同步补偿模块(简称SVG:Static Var Generator),是将自换相桥式电路通过电抗器直接并联在电网上,适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流,就可以使电路发出满足要求的无功电流,实现动态无功补偿的目的。


技术特点

1.响应速度更快,SVG响应时间:≤5ms。SVG可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换,这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。

2.安全性更高,SVG运行时被控制为电流源,不存在与系统阻抗发生谐振的可能性,安全性更高。

3.补偿功能多样化,使用同一套SVG装置,可以实现不同的多种补偿功能:

补偿负载无功;

补偿负载谐波;

补偿负载不平衡;

同时补偿负载无功、谐波和不平衡。

4.谐波含量极低,SVG采用了PWM技术和多重化技术,与TCR型SVC相比,谐波含量极低,对电网不会产生二次污染。

5.占地面积较小,SVG采用直接PWM电流控制技术,其输出电流波形和相位完全可控,SVG能够在额定感性到额定容性的范围内运行。由于无需大容量的电容器和电抗器做储能元件,SVG的占地面积最大只有相同容量SVC的50%。



基本原理

静止同步补偿模块(简称SVG:Static Var Generator),是将自换相桥式电路通过电抗器直接并联在电网上,适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流,就可以使电路发出满足要求的无功电流,实现动态无功补偿的目的。


技术特点

1.响应速度更快,SVG响应时间:≤5ms。SVG可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换,这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。

2.安全性更高,SVG运行时被控制为电流源,不存在与系统阻抗发生谐振的可能性,安全性更高。

3.补偿功能多样化,使用同一套SVG装置,可以实现不同的多种补偿功能:

补偿负载无功;

补偿负载谐波;

补偿负载不平衡;

同时补偿负载无功、谐波和不平衡。

4.谐波含量极低,SVG采用了PWM技术和多重化技术,与TCR型SVC相比,谐波含量极低,对电网不会产生二次污染。

5.占地面积较小,SVG采用直接PWM电流控制技术,其输出电流波形和相位完全可控,SVG能够在额定感性到额定容性的范围内运行。由于无需大容量的电容器和电抗器做储能元件,SVG的占地面积最大只有相同容量SVC的50%。
