GXL型、ATS型低压动力配电柜

联系人:姚良
联系电话:021-5995****
企业地址上海市
详细地址上海市嘉定区嘉行公路2575号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海东容电器有限公司,创建于1998年,是一家领先的智慧能源综合性全产业链知名高科技制造商,集设计、研发、生产、施工、服务于一体的总承包生态产业链。我们拥有广泛的产品、丰富的解决方案和服务,覆盖从能源应用、发电、输电、配电、储能到安全用电、用电能效优化、电能质量提升等整体能源价值链的一站式解决方案,业务组合涵盖传统和可再生能源技术,通过业务组合逐步实现脱碳化,并不断致力于推动能源多元化转换等新型能源技术应用,致力成为行业标杆性的全球化企业。 我们拥有多个自有产权的超净化生产基地及研发试验中心,并先后从日本、美国、瑞士及德国引进尖端的生产、检测设备,配合信息化管理系统,为产业化、规模化实施提供了保障,年产各类硬件产品3500万套以上,产品畅销全国,远销欧洲、美洲、中东及东南亚等126个国家及地区,备受用户推崇。 经过近30年的专注与创新,我们的产品丰富、解决方案齐全,分别有:电能质量产品、低电压类产品、中高压类产品、用电安全产品、物联网类产品、发电系统设备、输电系统设备、配电系统设备、储能系统设备、强电系统工程、弱电系统工程、能效优化工程、循环能源工程、智慧城市能源工程等,成功进军全球高端智慧能源领域。 我们凭借优秀的专业能力、稳定卓越的产品质量和完善的服务,获得众多知名客户和行业专家的认可和信赖,为智慧能源的发展做出了杰出贡献。我们多次参与国家和行业标准的制定,先后完成了GB17702、GB22582、NB10814、JB8168、JB11052等标准,引领行业发展。 我们高度重视产品质量和技术创新,企业拥有一批经验丰富技术领先的科技创新团队,每年研发投入占销售总额5%以上,并与国内外研究机构签订战略合作协议,多次获得国内外专利证书,且在实践中不断完善和提高,从而保证企业产品的创新领先地位。 我们执行ISO管理体系,产品获国际专业机构认可,相继取得美国UL认证、加拿大CSA认证、欧盟CE认证、环保ROHS认证、德国DIN认证、莱茵TüV认证、俄罗斯GOST、澳洲SAA认证、沙特SASO、中国CQC认证等质量安全认证,创造品质卓越的产品是企业永无止境的追求!

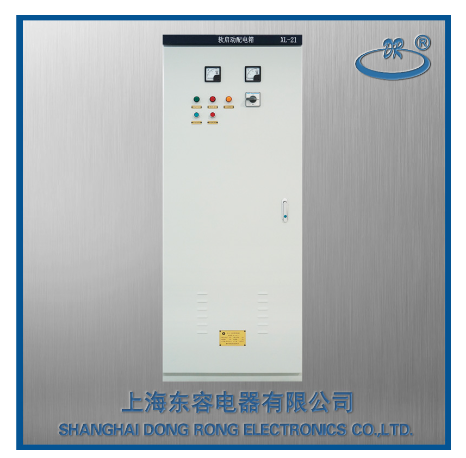

产品图片

 动力配电箱、双电源配电箱



GXL型、ATS型低压动力配电柜适用于发电厂及工矿企业中,在交流电压 500 伏及以下的三相四线或三相五线系统作动力配电之用。GXL型、ATS型低压动力配电箱系户内装置靠墙安装,屏前检修。

结构特点

GXL型、ATS型低压动力配电柜系封闭式,外壳用钢板弯制而成,刀开关操作手柄装于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。


正常使用环境 Normal operating environment

环境温度:-50℃ ~+40℃,且 24h 内的平均温度不超过 +36℃;

海拔高度:不超过 2000m;

相对湿度:在周围空气湿度为 +40℃时不超过 50%;

在较低湿度下可以有较高的相对湿度 ( 如:+20℃时为 90%),考虑 到温度的变化允许产生适度的凝霜:

设备安装时与垂直面的倾斜度应不超过 5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

使用、维护和检修

动力配电箱在安装或检修后,在投入运行前须进行下列各项检查与试验 ( 检修后的检查与试验,视其检修质性而定 )。

检查动力配电柜内部装设电器设备和二次接线是否符合图纸要求。

检查用于操作的刀开关、空气开关是否灵活,应无卡轧型象。

检查所装设的电器设备的接触是否良好,是否符合该电器设备的本身使用要求。

检查动力配电柜内部有无其他异物及各部分坚固螺钉是否有松动现象。



GXL型、ATS型低压动力配电柜适用于发电厂及工矿企业中,在交流电压 500 伏及以下的三相四线或三相五线系统作动力配电之用。GXL型、ATS型低压动力配电箱系户内装置靠墙安装,屏前检修。

结构特点

GXL型、ATS型低压动力配电柜系封闭式,外壳用钢板弯制而成,刀开关操作手柄装于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。


正常使用环境 Normal operating environment

环境温度:-50℃ ~+40℃,且 24h 内的平均温度不超过 +36℃;

海拔高度:不超过 2000m;

相对湿度:在周围空气湿度为 +40℃时不超过 50%;

在较低湿度下可以有较高的相对湿度 ( 如:+20℃时为 90%),考虑 到温度的变化允许产生适度的凝霜:

设备安装时与垂直面的倾斜度应不超过 5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

使用、维护和检修

动力配电箱在安装或检修后,在投入运行前须进行下列各项检查与试验 ( 检修后的检查与试验,视其检修质性而定 )。

检查动力配电柜内部装设电器设备和二次接线是否符合图纸要求。

检查用于操作的刀开关、空气开关是否灵活,应无卡轧型象。

检查所装设的电器设备的接触是否良好,是否符合该电器设备的本身使用要求。

检查动力配电柜内部有无其他异物及各部分坚固螺钉是否有松动现象。
