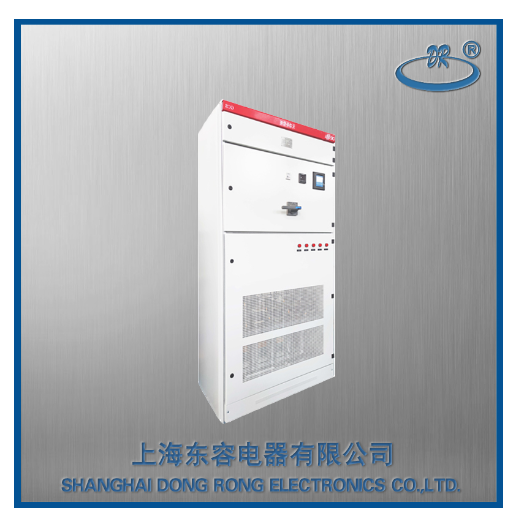

HCVG、EBJ无功补偿成套装置

HCVG、EBJ无功补偿装置是我公司参照国内外同产品的结构、特性，自行研制开发的新一代节电产品，引入了微电脑控制系统，对无功量实行智能化自动跟踪补偿。

装置的基本原理 Basic principles of the device

有无功功率自动补偿控制器对电网的无功电流进行采样，由该控制器内的微电脑对采样电流进行分析运算后，将控制信号送到输出继电器，输出继电器再控制补偿柜中DRITC型切换电容器专用接触器，从而控制自愈式低压并联电容器的投切，达到提高电网功率因数，降低线路损耗，改善电压质量目的。

主要特点

1.    体积小、便于安装维修。专用于额定电压110~380V,容量50~1000Kvar的三相变压器的无功补偿。

2.    采用微电脑控制，功能齐全，性能可靠，补偿方式自动。

3.    通过面板键盘四个功能设定键能完成数字显示Cos设定值、过电压设定值的设定，简明的人机对话，是操作极为方便。

4.    用电容复合投切开关投切电容器，该性能全面优于目前广泛使用接触器投切的产品。该装置投切时无火花、无噪音、无涌流、无过电压、电容不必放电，可快速投切，对电网不产生污染，尤其是使用寿命长，可长时间免维护；

5.    使用安全、具有各种保护功能：短路、过载、过电流、过电压、谐波保护等，当过压保护值时，延时停止工作并逐组退出所有运行的电容器。

6.    抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。

7.    自动运行功能：停电退出，通电后延时恢复自动运行。

主要技术标准

1.    使用条件：海拔2000米以下，环境温度-25~+50℃。温度20℃时，相对湿度≤90%；40℃时，相对湿度≤50%，安装倾斜度≤5°。

2.    额定电压：400V,50Hz

3.    额定容量：20kvar~360kvar

4.    使用电压范围：（0.85~1.10）倍额定电压

5.    最大允许过电流：1.倍额定电流

6.    控制路数：3路、4路、8路、10路、12路

7.    投切时间：5~90S/次，连续数字式可调。出厂时已设定在30S/ci

8.    工作时间：自动，连续运行。电容器为等容量循环投切方式：先投先切、后投后切、可延长电容器使用寿命。

9.    负载在5~100%间变化时，Cos值保持在0.95以上。

10.  本装置为户内使用，外壳为落地式结构。

11.  符合JB/T7113-1993《低压并联电容器装置》。
