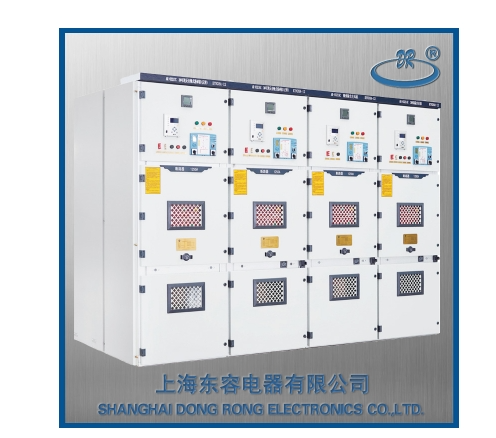

KYN61-40.5(Z) 型铠装移开式交流金属封闭开关柜

KYN61-40.5(Z) 型铠装移开式交流金属封闭开关柜 ( 以下简称开关柜 ) 系三相交流 50Hz,额定电压 40.5kV 的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用。对电路起到控制、保护和检测等功能,还可用于频繁操作的场所。
本开关柜符合 GB/T11022-1999、GB3906-1991 及 DL404-1997 等标准。
正常使用环境
周围空气温度:最高温度+40℃ ; 最低温度-15℃。
相对湿度:日平均相对湿度:≤ 95%,
日平均水蒸气压力不超过2.2kPa;
月平均相对湿度:≤ 90%,
月平均水蒸气压力不超过 1.8kPa;
海拔高度:1000m 以下。
地震烈度:不超过 8 度。
周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
无剧烈振动场所
超出 GB3906 规定的正常条件下使用时,由用户和制造厂协商。
主要特点柜体结构采用组装式,断路器采用手车落地式结构;
配用新复合绝缘真空断路器,并具有互换性好更换简单之特点;
手车车架中装有丝杠螺母推进机构,可轻松移动手车,并防止误操作而损坏推进结构;
操作均可在柜门关闭状态下进行;
主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式,满足“五防”功能;
电缆室空间充裕,可连接多根电缆;
快速接地开关用于接地和回路短路;
外壳防护等级 IP3X,手车室门打开状态下,防护等级 IP2X;
产品符合 GB3906-1991、DL404-1997 及参照采用国际 IEC-298 标准。
