产品概述

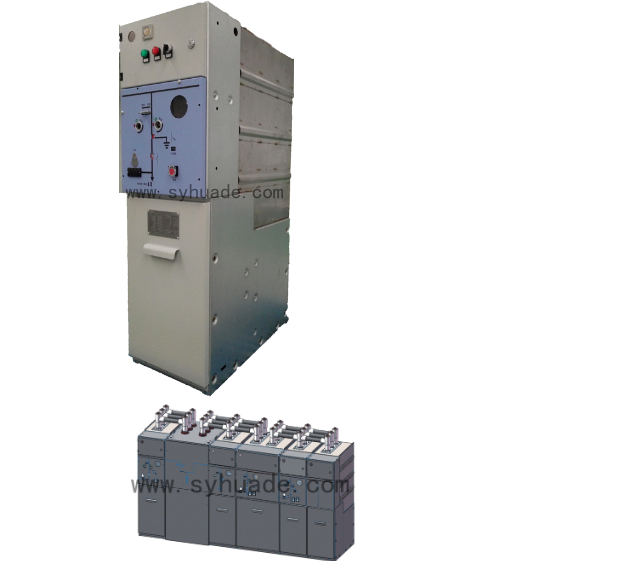

     XGN118-12 环保气体绝缘环网柜（以下简称气体绝缘环网柜），为我公司自主研发的环保型产品。

适用于额定电压12kV、三相交流50Hz的电力系统，能够接受和分配网络电能，并对系统正常运行实施测量、监控、通讯、控制和保护等。

     产品符合 GB3906、DL/T404、IEC62271标准的要求，广泛应用于输变电站、城市供电网、大型工矿企业、石油化工、冶金、铁路电气化等国民经济各个领域。

气体绝缘环网柜完全不使用SF6气体，采用洁净干燥压缩空气作为设备相间和相对地的绝缘介质，并将高压导电部件密封在充入绝缘介质的气室内，绿色环保；断路器和负荷开关采用真空技术，电寿命高，可以使用在频繁操作的场合。产品结构紧凑，尺寸小，占地面积少，不仅降低建设总成本，大大节约有限的城市用地，而且有助于减少对环境的影响。

     采用智能控制和保护单元，具有强大的控制、保护、测量功能，完全满足配网自动化要求。产品具有可靠的机械和电气联锁，能有效地防止误操作。

     柜与柜之间采用外层接地的插拔式固体绝缘母线连接，安装方便、扩展灵活。不锈钢箱体采用激光气密焊接，年漏气率≤0.1%。

产品特性

  ●环保

     气体绝缘环网柜采用洁净干燥压缩空气作为绝缘介质，对环境没有影响，是绿色环保产品。

  ●结构紧凑

     由于采用环保气体绝缘，开关设备结构紧凑，可以大幅度节约有限的城市用地。与AIS产品相比，气体绝缘环网柜的尺寸较小，占地面积少。

  ●结构灵活

     气体绝缘环网柜结构非常灵活，可以适应不同的一次方案，为即插即用开关设备。采用真空断路器和真空负荷开关，电寿命高，可以使用在频繁操作的场合。

  ●安全可靠

     所有高压部件包括电缆终端、电流互感器和电压互感器均用接地的金属外壳封闭，安全可触摸。一次回路中密封在不锈钢箱体内的所有高压元件的防护等级为IP67，设备外壳的防护等级为IP4X。产品的不锈钢气箱箱体是由德国进口的激光切割焊接设备加工而成，并采用德国进口SEILER检漏设备进行漏气率定量检测，使产品安全可靠。

  ●免维护

     气体绝缘环网柜的主回路高压元件密封在不锈钢箱体内部，为免维护产品，开关设备的安装、操作、扩展及更换无需涉及气体操作。

  ●环境适应性广

     气体绝缘环网柜采用洁净干燥空气为绝缘介质，可在低温环境下使用，不会出现液化风险，环境适应性广。
