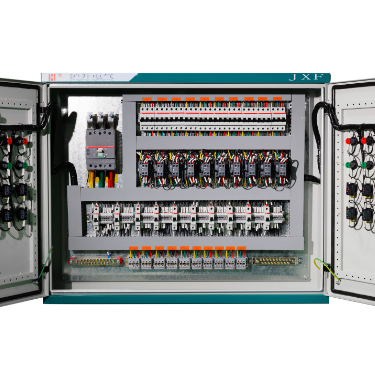

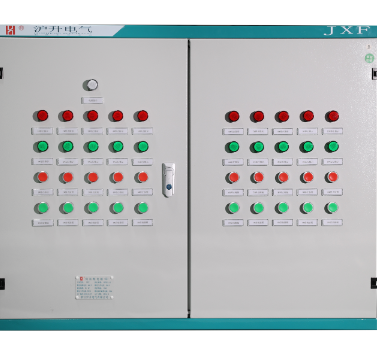

JXF控制箱

产品简介

JXF控制箱适用于50Hz,500V及以下，负荷电流不大于250A的三相三线、三相四线、三相五线制系统，对配电系统做控制、漏电保护以及电动机的过载、短路、缺相保护及各种控制，该箱设计合理，体积小，外形美观，使用安全可靠，广泛应用于住宅小区、商场、学校、城市改造等行业。

符合标准

2.1 IEC60439-1《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》。

2.2 GB7251.1《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》。

使用环境条件

1.海拔高度不超过2000m；

2.周围空气温度不超过40℃以及不低于-25℃；

3.无剧烈振动和冲击的场所；

4.无爆炸危险场所，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

结构特点

1.控制箱壳体材料采用优质钢板，表面采用色泽美观的环氧树脂粉末涂料，经静电喷涂处理，造型美观大方。

1.1   控制箱按结构特点可分为：焊接式、分体式、组装式。

1.2   控制箱可采用多种双层门结构，使用更安全可靠。

1.3   防护等级：户内IP40、户外IP43.

1.4   控制箱多种优化的尺寸规格，适用于不同方案的配置要求。

2.1焊接式控制箱结构特点

2.2箱体冷轧钢板焊接而成，有足够的强度和刚度。

2.3所有的金属部件，根据其在结构中的位置及作用分别以镀层或涂层加以防护，镀层有足够的厚度和附着力，可保证永久耐腐蚀性。

2.4箱体全部采用标准紧固件连接，拼装结构的每一个零件或部件具有良好的接地措施，保证其电路具有永久的连续性。

2.5控制箱具有多种优化的尺寸规格，适用于不同方案的配置要求。

2.6箱体拼接采用密封焊接，没有缝隙，控制箱采用高强度高韧性铰链和门锁，半圆型密封条采用专用设备发泡成型。

2.7同种控制箱的门可互换，同时可满足左开门或右开门的要求。

2.8控制箱的安装板深度可随意调节，可满足各种元器件的安装要求。

2.9箱体的下部设有封板及渗水孔，封板可根据不同的进出线要求开孔配置不同的密封接头。

3.组装式控制箱结构特点

2.1外形尺寸较大的控制箱门板内侧配置了S型多孔加强条，同时可作为防干扰屏蔽板的安装支架。

2.2控制箱配备了万能式安装挂件（可选件），适用于各种不同的安装尺寸。

3.组装式控制箱结构特点

3.1箱体采用优质钢板组装而成，有足够的强度和刚度。

3.2所以的金属部件，根据其在结构中的位置及作用分别以镀层或涂层加以防护，镀层有 足够的厚度和附着力，可保证永久防腐蚀性。

3.3箱体全部采用标准紧固件连接，拼装结构的每一个零件或部件具有良好接地措施，保证其电路具有永久的连续性。

3.4控制箱具有多种优化的尺寸规格，适用于不同方案的配置要求。

3.5箱体最大特点就是没有焊接，由各种组件组装而成，出厂时可将各部分分开包装，到现场再重新组装起来，组装简单方便，适用于远距离的运输；控制箱采用高强度高韧性铰链和门锁，半圆型密封条采用专用设备发泡成型。

3.6同种控制箱的门可互换，同时可满足左开门或右开门的要求。

3.7箱体的下部设有封板及渗水孔，封板可根据不同的进出线要求开孔配置不同的密封接头。

3.8外形尺寸较大的控制箱门板内侧配置了S型多孔加强条，同时可作为防干扰屏蔽板的安装支架。

3.9控制箱配备了万能式安装挂件（可选件），适用于多种不同的安装尺寸。

订货须知

订货时要注明：

1.型号；

2.安装方式；

3.结构形式；

4.系统图和控制原理图；

5.有特殊要求可协商解决。
