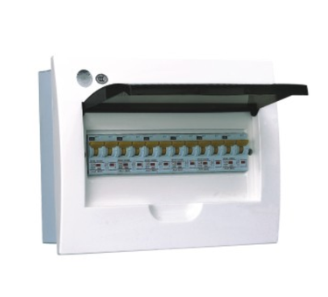

产品图片

产品简介

PZ30系列终端组合式配电箱（简称：配电箱），符合GB7251.1及JB/T7121《模数化终端组合电器》等标准。配电箱采用钢塑结构的形式，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。配电箱既有塑料艺术美感，又有钢结构的坚固，透明罩使开关电器的工作状态一目了然。配电箱内的电器元件采用导轨安装，元件宽度均以9mm位模数。布置紧凑合理，安装，拆卸，维修均很方便。可根据用户需要配制小型断路器，构成美观，豪华，强度高，耐幢击的配电箱。

PZ30模数化终端组合电器是一种安装终端电器的装置，它的主要特点是采用电器尺寸模数化、安装轨道化、外形艺术化、使用安全化、在国内外已被广泛应用。

使用范围

PZ30终端组合电器适用于额定电压220V或380V，负载总电流量不大于100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制，对过载、短路过电压的漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口、机场、医院、影剧院、大型商业网点和工矿企业等。

主要结构特点

PZ30终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、护线罩和电器开关元件等。内装电器开关元件全部采用宽度18mm模数的电器，安装于顶帽形轨道上，可根据需要任意组合，安装轨道高低可调节，特别对暗装式更为方便。拆装迅速方便、开关元件手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠，箱体上下、左右及背后均设置进出线孔，便于接线。

特点

1.技术成熟

  PZ30配电箱，原理简单，主要组成部分：各种开关元器件、壳体、透明门、上盖、零排、保护接地排、绝缘导线等。

2.安全

  采用专用型材组装式结构，具有重量轻，强度高等特点。塑料小门采用防火树脂材料能有效防止火势蔓延。内装电器元件均采用宽度为18mm模数的电器，安装于标准导轨上。可根据需要任意组合，拆装方便，开关元件手柄外露，带电部分被遮盖在上盖内部，打开门可方便操作。

3.防护

具有防漏电、触电、短路、过载等多种保护装置。

4.进线方式

  箱门上下左右及背面均可设置进线敲落孔，方便接线。

5.保护

  箱门用多股软通编织线与箱内PE点连接，整个箱体结构形成了连续的保护电路。

6.结构

  柜体表面采用环氧粉末静电喷涂，均匀美观利于防腐，附着力强，质感好，外观给人感觉舒服，内部结构件采用镀锌工艺，具有一定的防腐蚀能力。
