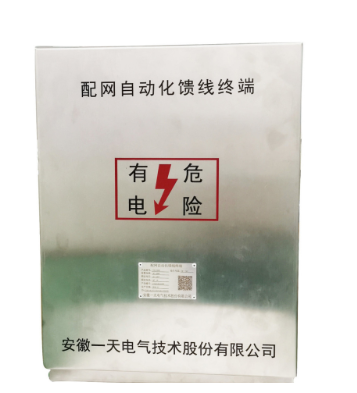

产品图片
FTU 馈线终端
产品简介： 配电自动化配网自动化馈线终端针对柱上开关研制的配网自动化终端产品，该装置负责柱上开关等开关设备的开关量及测量量的采集，经过处理后，按通信协议报告给上级主站或子站，并接受上级下达的命令，实现馈电线路的故障识别、故障定位、故障隔离。
配电自动化配网自动化馈线终端采用挂箱式结构，主要由主控模块、接口组件、智能电源、蓄电池及机箱等部分组成。箱体内余留通信模块的安装位置，可根据用户通信方式不同灵活配备相应通信模块。
技术特点
配电自动化配网自动化馈线终端以高性能32位微处理器为硬件开发平台，以嵌入式多任务实时操作系统为软件开发平台。其具有以下鲜明的技术特点：
1、软件方面
▪ 采用嵌入式实时操作系统，充分保证了系统的实时性、稳定性和可移植性。
▪ 系统软件采用模块式设计，开放式体系结构，可以根据不同的设备和应用任意加载相应模块，具有很好的灵活性和可裁减性。
▪ 预留功能接口，易与第三方功能模块(如规约模块)相驳接。
▪ 提供功能丰富的组态软件接口，使得用户可以利用组态软件完成复杂的参数定制、工况显示和事件模拟(如模拟故障发生)。
2、硬件方面
▪ 主CPU采用自主开发的32位主板，主频可达到180MHZ，信息处理容量大，升级方便，其容量的扩充几乎不受限制。
▪ 采用了微处理器的DSP高速采样技术，实现了对线路故障识别、三遥监控功能。故障信息拥有独立的上传通道，保证故障信息的快速准确的上报。
▪ 可接入多路外接电源并具有备用电源自动投切功能。
3、维护方面
▪ 提供各种指示灯指示运行状态。
▪ 提供远程和本地维护接口，使得运行人员可在本地或主站等远方对其进行维护。
4、通讯方面
▪ 支持电话拨号、无线、光纤以太网、RS232/485以及GPRS等多种通信方式。
▪ 可接入其他站端设备(如TTU等)。
▪ 通信规约丰富，支持目前流行的所有规约(如GB101、GB104、CDT、MODBUS),还包括一些与微机保护、智能电度表通信的规约。
5、环境方面
▪ 适应严酷环境，工作温度-40℃～+70℃，防磁、防震、防潮。
▪ 电磁兼容符合IEC61000-4、GB/T13729、DL/T630、DL/T721标准，可适应强电磁环境。
6、故障处理方面
▪ 支持常规DTU/FTU，能灵活配置适应电流型DA和电压型DA;
▪ 支持网络保护(面保护、对等通信)，在没有主站情况下迅速查找和隔离故障;
▪ 支持看门狗控制器功能，迅速切除用户分支线故障;
▪ 带重合功能FTU安装在变电站出口第一个开关替代出口开关，避免出口开关频繁跳闸。
技术参数
机械及环境参数
工作环境
▶ 温度：-40℃～+70℃保证正常工作;
▶ 环境温度最大变化率：1℃/min;
▶ 湿度：10%～lOO%;
▶ 最大绝对湿度：35g/m3 ;
▶ 大气压力70～106kPa。
机械性能
▶ 机箱防护性能：防护等级不低于GB/T4208规定的IP64级要求;
▶ 工业级产品：温度范围(-40℃～+70℃)，防磁、防震、防潮、防雷、防尘、防腐蚀;
▶ 壁挂式或柜式安装，扩展方便。
电气参数
额定数据
▶ 直流电压： 24V;
▶ 交流电压： 220V;
▶ 频率： 50Hz。
功率消耗
▶ 交流电压：≤0.5VA/相;
▶ 交流电流： ≤0.75VA/相;
过载能力
▶ 交流电压： 2倍额定电压：连续工作;
▶ 交流电流： 2倍额定电流：连续工作;
10倍额定电流：10秒。
20倍额定电流：允许1秒。
主要技术指标
交流采样
▶ 电压输入标称值：220V/100V 50Hz。
▶ 电流输入标称值：5A 。
▶ 交流电压电流采样精度：0.5级。
▶ 有功功率、无功功率、功率因数采样精度：1.0级。
▶ 在所规定的标称值范围内，线性误差不超过±0.5%。
▶ 短期过量交流输入电流施加标称值的2000%(标称值为5A)，持续时间小于1s，系统工作正常。
▶ 短期过量交流输入电压施加标称值的200%(标称值为100V)，持续时间小于1s，系统工作正常。
▶ 故障电流的输入范围为10IN(IN为额定输入电流)线性范围，故障电流的总误差不大于±3%。
遥信开入
▶ 信号输入方式：无源接点。
▶ 输入回路采用光电隔离。
▶ 接点电压：DC24V。
▶ SOE分辨率小于2毫秒。
▶ 事故时遥信变位传送时间小于1秒。
▶ 软件防抖动时间0-60000毫秒可设。
遥控输出
▶ 输出方式：继电器常开接点。。
▶ 接点容量：DC24V,8A。
电源
▶ 配电自动化终端主电源：交流220V，允许偏差-20%～+20%;具备双路交流电源自动切换功能;
▶ 终端备用电源：蓄电池(DC24V,电池容量≥7Ah);交流失电后维持正常工作14小时以上;
▶ 开关操作电源输出电压/功率：DC24V，短时450W(负载接开关3～5s内);
▶ 终端整机功耗≤30VA。
可靠性
▶ 终端的快速瞬变干扰试验、高频干扰试验、浪涌试验、静电放电干扰试验、辐射电磁场干扰试验均、绝缘耐压满足DL/T721-2013《配电网自动化系统远方终端》规定中的4级要求;
▶ 平均无故障时间不小于50000小时。
