ZW32-12 / 630-25一二次融合成套柱上断路器

联系人：芮骏

联系电话：0551-6279****

企业地址安徽省-合肥市

详细地址安徽省合肥市高新区永和路99号

厂家信息
产品信息
规格参数
技术文档

安徽一天电气技术股份有限公司是一家专注于提升企业配电网安全性、可靠性和稳定性的技术服务型公司。经过多年的努力,在原创技术的基础上，为解决企业配电网中普遍存在的这些问题，研发了五个系统：过电压防护系统、AI电气设备绝缘在线监测系统、单相接地故障管理系统、短路事故处理系统、智能企业电力设备运维平台，构成了《一天电气企业高可靠配电网解决方案》，能够为企业配电网提供全面有效的解决方案。

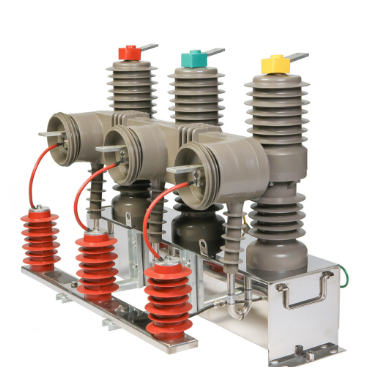

产品图片

一二次融合成套柱上断路器 ZW32-12 / 630-25

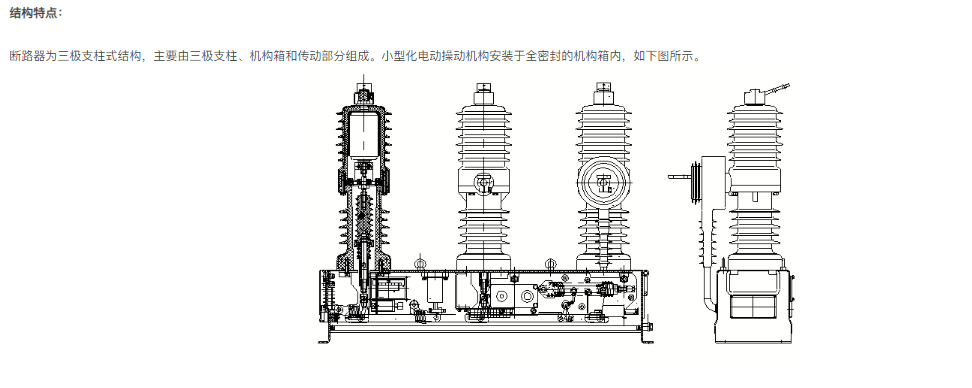

概述ZW32-12/630-25型户外高压交流真空断路器为额定电压12kV、三相交流50Hz的户外高压配电开关设备。该断路器主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流，主要适用于配电网系统中线路分段或用户分界（看门狗）作为保护和控制之用以及需要频繁操作的场所。开关配置新一代零序电压传感，零序电流互感器和高精度3相电流互感器，真空灭弧室，DC24V弹操机构，26芯不锈钢航插，该断路器完全满足国网一二次融合（标准化）柱上断路器技术要求。开关采用304不锈钢壳体，支柱式绝缘筒结构，空气绝缘，真空灭弧；具有测量范围宽，测量精度高，模拟量齐全便于准确判定线路各种故障。

使用条件：

　　周围空气温度： -40℃～+45℃，日温差：日变化25℃；
　　环境相对湿度：日平均值不超过： 95%(在25℃时) 月平均值不超过： 90%(在25℃时)
　　风速：不超过35 m/s；
　　海拔：不超过1000米；
　　覆冰厚度：不超过20mm；
　　空气污秽程度：Ⅳ级；
　　地震烈度：不大于8度；
　　运行环境：无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）和剧烈震动的场所。

主要技术参数：

序号	参数名称	单位	数值
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定短路开断电流	kA	20/25
5	额定峰值耐受电流（峰值）	kA	50/63
6	额定短时耐受电流（4S）	kA	20
7	额定短路关合电流（峰值）	kA	50/63
8	机械寿命	次	10000
9	额定短路开断电流开断次数	次	30
10	工频耐压（1min）：（湿）（干）相间、对地/断口	kV	34 42/48
11	雷电冲击耐受电压（峰值）相间、对地/断口	kV	75/85
12	二次回路1min工频耐压	kV	2
13	操作顺序		分-0.3S-合分-180S-合分

断路器装配调整参数：

序号	名称	单位	数据
1	极间中心距	mm	340±2
2	触头开距	mm	8～10
3	触头超行程	mm m/s	2±0.5
4	平均分闸速度	m/s	1.2±0.2
5	平均合闸速度	m/s ms	0.8±0.2
6	触头合闸弹跳时间	ms	≤2
7	三极分合闸同期性	ms	≤2
8	合闸时间	ms	18～45
9	分闸时间	ms	25～60
10	每相回路直流电阻	µΩ	≤80
11	动、静触头允许磨损累计厚度	mm	2

使用条件：

主要技术参数：

序号	参数名称	单位	数值
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定短路开断电流	kA	20/25
5	额定峰值耐受电流（峰值）	kA	50/63
6	额定短时耐受电流（4S）	kA	20
7	额定短路关合电流（峰值）	kA	50/63
8	机械寿命	次	10000
9	额定短路开断电流开断次数	次	30
10	工频耐压（1min）：（湿）（干）相间、对地/断口	kV	34 42/48
11	雷电冲击耐受电压（峰值）相间、对地/断口	kV	75/85
12	二次回路1min工频耐压	kV	2
13	操作顺序		分-0.3S-合分-180S-合分

断路器装配调整参数：

序号	名称	单位	数据
1	极间中心距	mm	340±2
2	触头开距	mm	8～10
3	触头超行程	mm m/s	2±0.5
4	平均分闸速度	m/s	1.2±0.2
5	平均合闸速度	m/s ms	0.8±0.2
6	触头合闸弹跳时间	ms	≤2
7	三极分合闸同期性	ms	≤2
8	合闸时间	ms	18～45
9	分闸时间	ms	25～60
10	每相回路直流电阻	µΩ	≤80
11	动、静触头允许磨损累计厚度	mm	2
