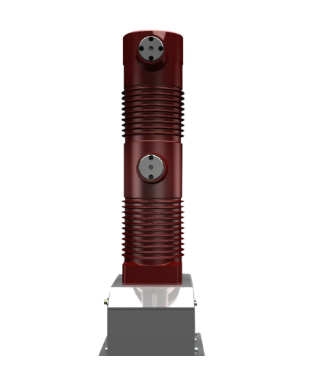

产品图片
35kV单相高压交流真空接触器 JCZ-40.5/630
产品简述：
JCZ1-40.5D（Y）/630（G）系列单相高压交流真空接触器（以下简称：接触器），适用于交流50～60Hz，主回路额定工作电压35kV，额定电流630A以下的单相负荷频繁投切场合；该产品结构简单，性能可靠，响应及时，有较高的机械寿命和电寿命； JCZ1-40.5Y/630（G）系列接触器可采用永磁机构或电磁机构，永磁机构不需要电保持，合分闸速度快，合闸无噪音，灭弧能力强；JCZ1-40.5D/630（G）采用电磁机构，合闸需要电保持，合分闸时间长，结构简单，性价比高。
使用条件：
1、周围空气温度不高于＋40℃，不低于－10℃。
2、安装地点的海拔高度不超过1000或3000米。
3、空气相对湿度，最湿月的月平均最大相对湿度为90％，月的平均最低温度为25℃，并考虑到因湿度变化发生的产品表面上的凝露。
4 、 无明显摇动和冲击振动的场合。
5 、 在无爆炸危险的场所中，且场所中无足以腐蚀绝缘的气体与尘埃（包括导电尘埃）。
6 、 无雨雪侵袭的场所。
产品特点及优势：
| 特 点 | 详细描述 |
| 动作速度快 | 永磁：合闸≤60ms； 分闸≤40ms 电磁：合闸≤100ms；分闸≤100ms |
| 机械寿命长 | 结构简单，零部件少，模块化装配，性能可靠。 |
| 耐受电流大 | 动态触头压力，运行电流越大触头压力越大。 |
| 开断性能好 | 采用优质品牌灭弧室，出厂全部做老练试验。 |
| 绝缘性能好 | 采用极柱型绝缘筒，抗过电压等级高，防护等级高，防污等级高。 |
| 操作过电压低 | 弹跳时间≤5ms，电弧不易重燃。 |
| 断口耐压高 | 触头开距大17±1mm。可耐受185KV雷电冲击电压。 |
| 控制回路可靠 | 合闸无触点启动，宽电压启动，永磁式脉宽式输出，机构室全密封结构，有效避免烧线圈问题发生。 |
技术参数：
| 技术参数 / 型号 / 参数名称 | JCZ-40.5D/630 | JCZ-40.5Y/630 | |
| 630A | 630A | ||
| 主回路 | 40.5 | 40.5 | 40.5 |
| 630 | 630 | 630 | |
| 6000 | 6000 | 6000 | |
| 5000 | 5000 | 5000 | |
| 6000 | 6000 | 6000 | |
| 95 | 95 | 95 | |
| 电寿命AC3 (万次) | 3 | 3 | |
| 机械寿命 (万次) | 5 | 5 | |
| 额定操作 频率AC3 (次/h) | 20 | 20 | |
| 短时操作 频率次/h(20s) | 1000 | 1000 | |
| 辅助电路 工频耐压(kV) | 2 | 2 | |
| 控制电路 工频耐压(kV) | 2 | 2 | |
| 触头开距(mm) | 17±1 | 17±1 | |
| 超程(mm) | 2±0.5 | 2±0.5 | |
| 合闸时间 (ms) | ≤200 | ≤60 | |
| 分闸时间(ms) | ≤100 | ≤30 | |
| 主回路电阻(μΩ) | ≤60 | ≤60 | |
| 终端压力 (N) | >180 | >180 | |
| 总量(kg) | ≤60 | ≤60 | |
