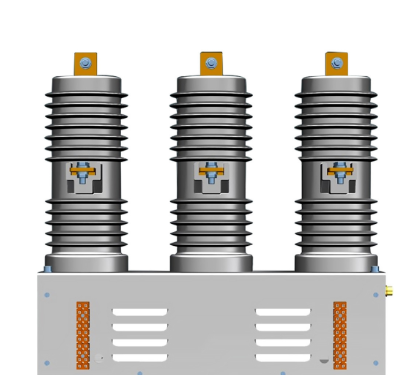

高压交流真空接触器 YTCKG4-12Y/ YTJCZ5-12D
产品简述：
YTCKG4-12Y/ YTJCZ5-12D系列高压交流真空接触器（以下简称：接触器），适用于交流50～60Hz，主回路额定工作电压7.2/12kV，额定电流400A /630A以下的负荷频繁投切场合；该产品结构简单，性能可靠，响应及时，有较高的机械寿命和电寿命；YTCKG4-12Y采用永磁机构，不需要电保持，合分闸速度快，合闸无噪音，灭弧能力强；YTJCZ5-12D采用电磁机构，合闸需要电保持，合分闸时间长，结构简单，性价比高。
使用条件：
1、周围空气温度不高于＋40℃，不低于－10℃。
2、安装地点的海拔高度不超过1000或3000米。
3、空气相对湿度，最湿月的月平均最大相对湿度为90％，月的平均最低温度为25℃，并考虑到因湿度变化发生的产品表面上的凝露。
4 、 无明显摇动和冲击振动的场合。
5 、 在无爆炸危险的场所中，且场所中无足以腐蚀绝缘的气体与尘埃（包括导电尘埃）。
6 、 无雨雪侵袭的场所。
产品特点及优势：
| 特 点 | 详细描述 |
| 动作速度快 | 永磁：合闸≤60ms； 分闸≤40ms 电磁：合闸≤100ms；分闸≤100ms |
| 机械寿命长 | 结构简单，零部件少，模块化装配，性能可靠。 |
| 耐受电流大 | 动态触头压力，运行电流越大触头压力越大。 |
| 开断性能好 | 采用优质品牌灭弧室，出厂全部做老练试验。 |
| 绝缘性能好 | 采用3000米高海拔绝缘构架，极柱型绝缘筒，抗过电压等级高，防护等级高，防污等级高。 |
| 操作过电压低 | 弹跳时间≤5ms，电弧不易重燃。 |
| 断口耐压高 | 触头开距大6.0±0.2mm。 |
| 控制回路可靠 | 合闸无触点启动，宽电压启动，永磁式脉宽式输出，机构室全密封结构，有效避免烧线圈问题发生。 |
技术参数：
| 项目/类型 | YTJCZ5系列真空接触器 | YTCKG4系列真空接触器 |
| 产品名称 | 高压真空接触器 | 高压真空接触器 |
| 产品型号 | YTJCZ5-12D/630 YTJCZ5-12D/400 | YTCKG4-12Y/630 |
| 额定工作电压 | 12kV | 12kV |
| 额定频率 | 50Hz | 50Hz |
| 额定工作电流 | 630A/400A | 630A |
| 相数 | 3 | 3 |
| 机构类型 | 电磁机构 | 永磁机构 |
| 额定关合能力 | 10Ie (AC-4)=6.3kA | 10Ie (AC-4)=6.3kA |
| 额定开断能力 | 8Ie (AC-4) 极限开关能力6.3kA | 8Ie (AC-4) 极限开关能力6.3kA |
| 额定短时耐受电流 | 10Ie | 10Ie |
| 额定峰值耐受电流 | 25Ie | 25Ie |
| 额定短路耐受时间 | 2s | 2s |
| 主回路 工频耐受电压 | 相间、相对地、真空断口12kV：42kV/1min 6kV：32kV/1min | 相间、相对地、真空断口12kV：42kV/1min 6kV：32kV/1min |
| 雷电冲击耐受电压 | 12kV：75kV 6kV：60kV | 12kV：75kV 6kV：60kV |
| 控制电路、辅助电路对地工频耐受电压 | 2kV/1min | 2kV/1min |
| 控制电路电源 | AC/DC220V （DC110V需订做） | AC/DC220V （DC110V需订做） |
| 控制电路额定功率 | 合闸≤1000VA， 保持≤120VA | 合闸≤2200VA， 分闸≤1500VA |
| 辅助电路 | AC/DC 220V/5A | AC/DC 220V/5A |
| 单个电容器组电流开合试验 | 160A～250A | 160A～250A |
| 背对背电容器组 电流开合试验 | ≤160A | ≤160A |
| 合、分闸时间 | 合闸≤100ms；分闸≤100ms | 合闸≤60ms；分闸≤30ms（新型小永磁机构可做到≤7ms） |
| 电寿命 | 10万次 | 10万次 |
| 机械寿命 | 50万次 | 30万次 |
| 净重 | 42kg | 42kg |

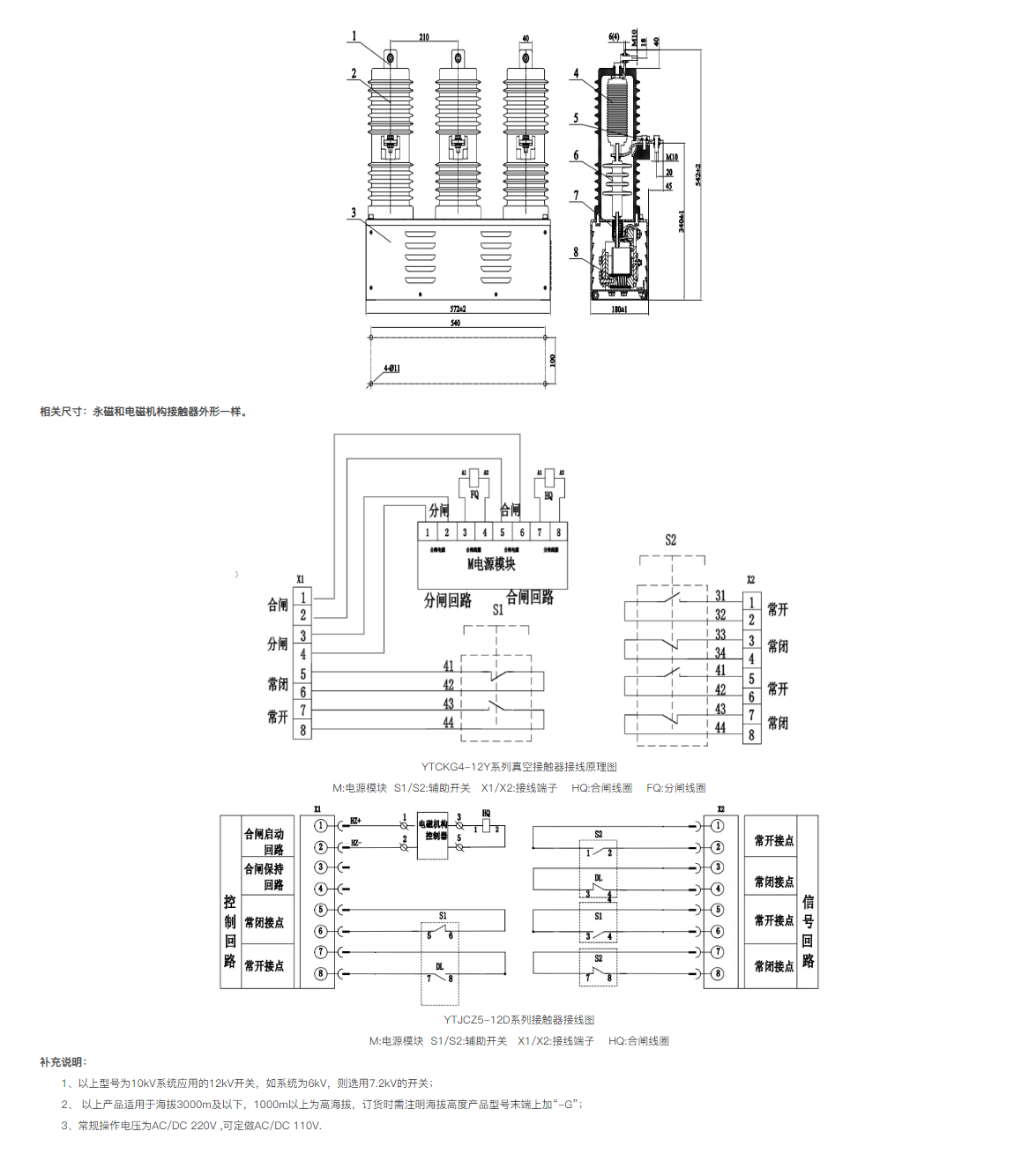

补充说明：
1、以上型号为10kV系统应用的12kV开关，如系统为6kV，则选用7.2kV的开关；
2、 以上产品适用于海拔3000m及以下，1000m以上为高海拔，订货时需注明海拔高度产品型号末端上加“-G”；
3、常规操作电压为AC/DC 220V ,可定做AC/DC 110V.
