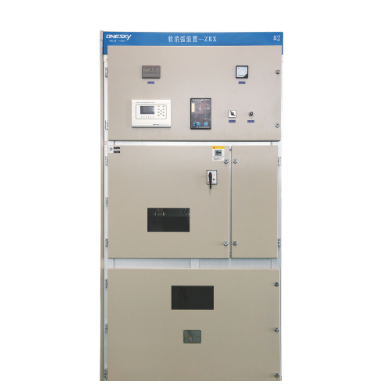

ZRX-12主动干预型软消弧装置

产品分类：消弧消谐类

　　产品型号：

　　额定电压(kV)：7.2. 12, 24, 40.5

　　电容电流(A)：50、63、80、100、125、160。。。。。

　　额定频率(Hz)：50

　　产品使用环境

　　1)使用环境温度-30℃～+60℃;

　　2)空气相对湿度≤90%(+25℃);

　　3)海拔不超过1000米(超过时需在订货时说明);

　　4)使用环境的周围介质无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不使绝缘水平降低到允许极值以下;

　　5)无剧烈震动的场所;

　　6)室内安装。

　　产品的工作原理

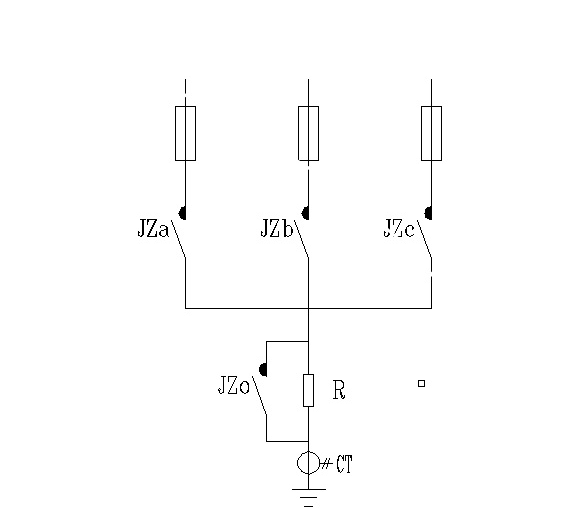

　　ZRX-12主动干预型软消弧装置的工作原理如图(1)所示：6～35kV三相的母线通过高压熔断器分别与3个主触点开关JZa、JZb、JZc连接，下端接成公共端，通过一个大功率过渡电阻R接地，旁路触点开关JZo与过渡电阻R并联。

　图1：ZRX-12主动干预型软消弧装置工作原理图

　　当系统发生单相接地故障时, 控制器通过对母线电压互感器信号的分析，判定系统发生单相接地故障。确认接地故障相后，发出指令闭合软开关触点消弧装置故障相的主触点开关(JZa或JZb或JZc)，故障相母线通过过渡电阻R接地。由于过渡电阻R的限流和衰减作用，可以有效抑制高频弧光电流的峰值并迅速衰减, 避免对二次设备产生电磁干扰。同时，通过对主触点闭合后流过过渡电阻R的电流进行监测判定，确认主触点动作正确后，旁路触点开关JZo闭合，短接过渡电阻R，使故障相金属接地，完成对故障点的保护，限制弧光过电压，保证系统的连续供电。若选相错误，则打开已闭合的相别开关，重新选相并完成动作，熄灭接地电弧并转移故障点电流，保护故障点防止出现事故扩大化。在接地故障恢复时，首先打开旁路触点开关JZo，将接地相经过渡电阻R接地，然后打开接地相主触点开关(JZa或JZb或JZc)，从而有效抑制系统中性点振荡，保护PT及PT熔丝。

　　产品特点

　　1)选相的容错和纠错能力

　　通过检测流过过渡电阻R的电流和相关量，可以快速判明单相接地故障选相动作的正确性。如若出现选相错误，由于过渡电阻R的限流作用，线间电流<50安培，不会造成母线相间短路，即具有选相容错能力;此后，可将合错相别的接地开关分断，重新选相，即具有选相纠错能力。可以避免因选相错误而造成的系统母线相间短路事故。

　　2)有效的故障处理

　　软开关触点消弧装置的过渡电阻对高频弧光电流的幅值限制和衰减，避免了高频电流对故障点的进一步破坏和对二次设备的电磁干扰，可以实现快速有效消弧;同时解决了在接地故障恢复，故障相触点开关打开过程中造成的系统中性点低频振荡。

　　3)专用的高能限流过渡电阻保证消弧装置自身的可靠运行。
