EPO全电压监测柜

产品简介

　　EPO全电压监测装置采用频宽达到20MHz的宽频电压传感器，配合嵌入式工控机系统及DSP数字处理器和高速FPGA处理的PCl接口采样卡，能够实时分析处理瞬态、暂态过电压波形，并保存、分析过电压类型和波形录波。

　　产品介绍

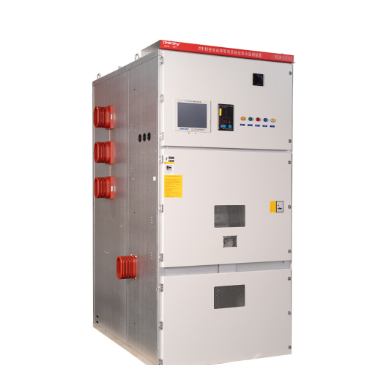

　　EPO®全电压监测柜

　　产品分类：母线电压监测类

　　产品型号：

　　额定电压(kV)：7.2. 12, 40.5

　　额定频率(Hz)：50

　　产品使用环境

　　1)使用环境温度-30℃～+60℃;

　　2)空气相对湿度≤90%(+25℃);

　　3)海拔不超过1000米(超过时需在订货时说明);

　　4)使用环境的周围介质无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不使绝缘水平降低到允许极值以下;

　　5)无剧烈震动的场所;

　　6)室内安装。

　　产品的工作原理

　　EPO®全电压监测柜中嵌入式控制器采用工控机系统及DSP数字处理器和高速FPGA处理的PCI接口采样卡，实时分析处理瞬态，暂态过电压波形，并保存、分析过电压类型和波形录波。

　　EPO®全电压监测装置正常运行时，柜内的工控机系统实时采样分析宽频电压传感器(频宽0~100MHZ)输出的电压信号，通过同轴电缆传送到我们的EPO控制器内。EPO控制器内配有20MHZ的高速采样卡，通过对采集信号的分析处理，将电压的参数以波形的形式实时的显示到EPO控制器上。控制器内部标准配有500G硬盘，对故障前的600毫秒和故障后的2分钟的电压波形进行保存记录。便于分析故障的原因及性质。

　　EPO®全电压监测装置具有以太网通讯接口，配有标准103通讯规约，与用户微机监控系统实现数据远距离传送。具备GPS校时以及GPRS/GSM无线告警功能。

　　产品特点

　　1、采样频率宽

　　本装置采样信号取自于宽频电压传感器，其频宽达到20MHz，具有很好的频率响应特性，而普通电磁式PT只能达到10KHz，无法采集到电网电压的高频分量。宽频信号通过工控机处理后，可以时时监测系统全电压;

　　2、数据不失真

　　本装置采用20MHz、4通道同步采样卡对电子PT采样信号实施50nS模数(A/D)转换，确保数据不失真。保证本装置录制多种过电压(包括瞬态电压或者暂态电压)、电压畸变波形，而市场上录波器受采样频率限制，无法录制多种高频电压信号;

　　3、响应速度快、数据储存容量大

　　本装置工控机采用XP操作系统，2.0G Dual-core处理器，内存最大可达500G，保证了装置的高速运转和数据波形存储，便于快速分析系统和调用故障波形;

　　4、人性化

　　本装置加入智能手机系统，可向多个用户发送故障报告，并且配备分析软件，便于客户更好的了解故障类型;同时配有USB接口和103规约接口，便于用户现场读取数据或后台数据通讯;采用8.4寸真彩触摸屏，实现操控便捷，显示界面友好。
