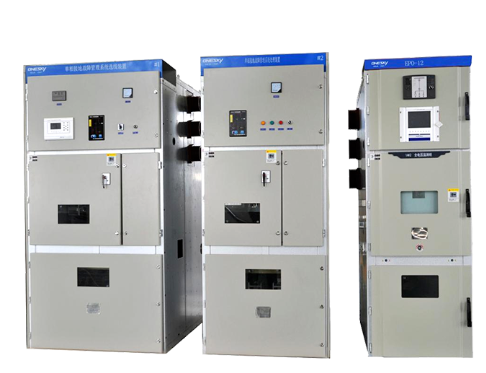

MXJD单相接地故障管理系统

　一、产品简介

　　MXJD单相接地故障管理系统整合了中性点非有效接地系统和中性点有效接地系统各自的优 点，既保持了6~35kV中性点非有效接地系统的供电可靠性，又解决了间歇性弧光过电压给系统 绝缘带来的安全隐患。该装置具备快速准确的选线、有效的故障处理、全过程的电压监测等优异特点。

　　二、产品介绍

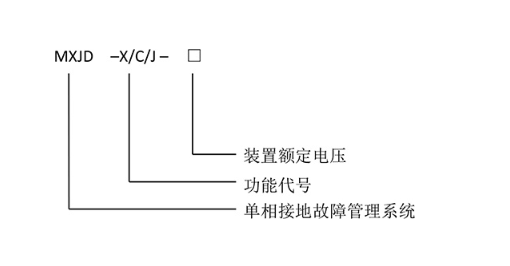

　　产品型号：

　　额定电压(kV)：7.2. 12, 40.5

　　额定频率(Hz)：50

　　功能代号：X表示选线功能、C表示处理功能、J表示监测功能

　　产品使用环境

　　1)使用环境温度-30℃～+60℃;

　　2)空气相对湿度≤90%(+25℃);

　　3)海拔不超过1000米(超过时需在订货时说明);

　　4)使用环境的周围介质无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不使绝缘水平降低到允许极值以下;

　　5)无剧烈震动的场所;

　　6)室内安装。

　　三、产品的工作原理

　　在中性点非有效接地系统中，通过接地变压器引出一个中性点，该中性点与高压可控硅串联后接地。系统正常运行时，可控硅不导通。当某一支路发生单相接地故障时，接地变压器的中性点电压升高，装置中的主控制器检测到接地信号，并触发可控硅导通，零序回路将流过一个脉冲可控的零序电流，该零序电流通过故障支路，故障支路选线信号采集单元检测到选线信号后发送给主控制器，判断故障支路、故障类型及故障时间等。然后根据单相接地故障的性质，再采用不同的工作方式，让消弧线圈和触点消弧互相配合，消除弧光故障，并互相保护。

　　对于瞬时性接地故障和弧光接地故障，完成选线后迅速启动脉冲式消弧线圈和触点消弧，用触点消弧来旁路暂态、高频接地电容电流和脉冲式消弧线圈暂态电感电流，当脉冲式消弧线圈稳定工作并实现补偿后，退出触点消弧，待故障消除后再退出脉冲式消弧线圈。由于有脉冲式消弧线圈来限制触点消弧的真空接触器开断引起的操作过电压，对于瞬时性接地故障或弧光接地故障，这种组合式的工作方式克服了传统的消弧线圈或触点消弧单独应用的缺陷，更加有利于故障的消除，使装置的可靠性大大提高。

　　对于永久性的单相接地故障，完成选线后迅速启动触点消弧工作，直接旁路接地电容电流，从而很好地保护故障支路特别是电缆支路的安全，保证系统的安全运行。全电压监测装置监测并记录整个选线、消弧过程，并在系统正常运行及发生故障时，可对系统三相电压及其谐波、电压闪变、弧光过电压、雷击过电压、操作过电压等稳态、暂态冲击进行 实时监测、定时记录，报警，供用户进一步分析电力系统的工作状态。(见图1)。

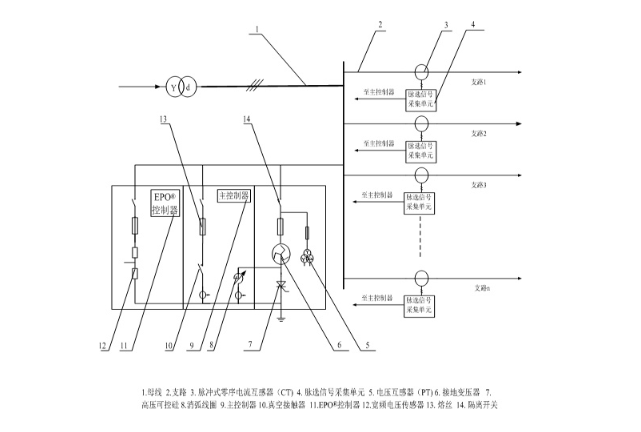

　　图1 ：MXJD单相接地故障管理系统应用原理图

　　产品特点

　　MXJD单相接地故障管理系统结合了中性点非有效接地系统和中性点有效接地系统各自的优点，既保持了6~35kV中性点非有效接地系统的供电可靠性，又解决了间歇性弧光过电压给系统绝缘带来的安全隐患。概括起来，该装置有如下技术特点：

　　1)快速准确的选线

　　主控制器采用DSP处理技术、交流模拟信号数字传输技术，当系统发生单相接地故障时，主控制器能在20ms时间内作出响应，触发可控硅导通。通过中性点发出可控脉冲电流，瞬时放大故障点接地电流信号，该接地电流信号达到200A以上，信号强，选线准确率达到100%，且可控硅导通时间为工频半个周波，采用了相控原理，对原系统无影响。

　　2)有效的故障处理

　　根据单相接地故障的性质及负载的重要程度，再采用不同的工作方式，让消弧线圈和触点消弧互相配合，互相保护，有效消除弧光过电压。

　　3)全过程的电压监测

　　在系统正常运行及发生故障时，可对系统电压及其谐波、电压闪变、弧光过电压、雷击过电压、操作过电压等稳态、暂态冲击进行 实时监测、定时记录、报警，供用户分析系统的工作状态及判断故障原因。
