SKB过电压保护器

　产品简介

　　本公司生产的通用型组合式过电压保护器(SKB),是针对常规避雷器的缺点而设计的具有独特联接方式和结构形式的过电压保护器。与常规的避雷器相比,三相组合式过电压保护器具有不可比拟的优点,它广泛应用于电力、冶金、化工、煤炭、轻工等行业,是保护变压器、开关、母线、电动机及其它电气设备大气过电压和操作过电压的理想设备。该产品设计思想新颖、结构独特、参数合理,提高了被保护设备的安全水平,在保护高压电动机及其它电气设备方面具有国内先进水平。

　　产品描述

　　◆概述

　　本公司生产的通用型组合式过电压保护器(SKB),是针对常规避雷器的缺点而设计的具有独特联接方式和结构形式的过电压保护器。与常规的避雷器相比,三相组合式过电压保护器具有不可比拟的优点,它广泛应用于电力、冶金、化工、煤炭、轻工等行业,是保护变压器、开关、母线、电动机及其它电气设备大气过电压和操作过电压的理想设备。该产品设计思想新颖、结构独特、参数合理,提高了被保护设备的安全水平,在保护高压电动机及其它电气设备方面具有国内先进水平。

　　◆产品特点

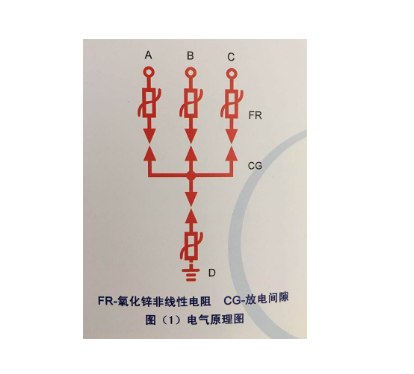

　　通用型组合式过电压保护器由四个带放电间隙和氧化锌电阻串联的单元组成,图中FR为氧化锌非线性电阻,CG为放电间隙,由于采用对称结构,其中任意三个可分别接A、B、C三相,另一个接地,通用型组合式过电压保护器具有其它同类产品不可比拟的特点:如图所示：

　　本产品具有如下特点：

　　1、采用氧化锌非线性电阻和放电间隙相串联的结构,使两者互为保护。放电间隙使氧化锌电阻的荷电率为零,氧化锌的非线性特性又使放电间隙动作后立即熄弧,无续流,放电间隙不再承担灭弧任务,产品的动作寿命可达到10万次以上。

　　2、电压冲击系数为1,在各种电压波形下放电电压值均相等,不受各种过电压波形的影响,过电压保护值准确,保护性能优良。

　　3、无载波,放电瞬时值与动作后的残压相近,更有利于保护设备的匝间绝缘。

　　4、采用四星形接法,可使相间过电压大大降低,与常规避雷器相比,相间过电压降低了60-70%，保护的可靠性大为提高。
