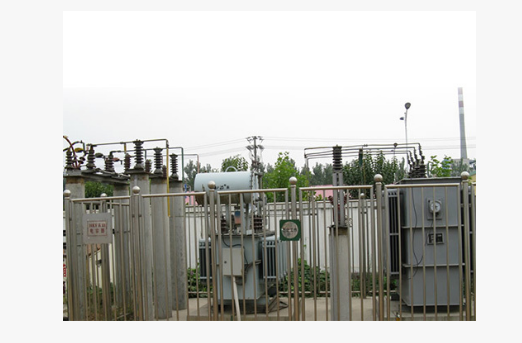

变电站调压调容型无功补偿装置

 产品详情

我公司开发的WZDK-10系列变电站调压调容型无功补偿装置突破传统无功补偿理念，改电容器分组投切为一次性固定投入，通过改变电容器端电压达到改变补偿容量的目的，解决了电容器投切中的过电压、涌流等技术问题。改滞后调节为实时调节。
WZDK-10系列变电站调压调容型无功补偿装置的推广应用将把电压无功管理水平大大提高，可以大幅度降低线损，提高供电企业的经济效益，在不新建电厂的情况下增加供电能力。

装置的工作原理
WZDK-10系列变电站调压调容型无功补偿装置采用电容器固定接入，在母线和电容器之间加装自耦调压器，其输入端接母线，输出端接电容器，通过调整自耦调压器的输出电压控制电容器无功功率的输出，实现电压无功自动补偿。根据 Q=2πfcu*U原理，电容器不变，端电压从100%Ue降到60%Ue，其输出容量就可在（100%～36%）×QH下进行调节，改变电压调节精度就可以改变容量调节精度。

装置的主要优点
1、节能效果明显
由于不采用投切方式，电容器投切中无投切引起的充放电问题，调节可以随系统无功变化随时进行，不需要延时，可以实现适时调节，保证系统随时都在工作状态，有效提高功率因数，降低线损。该产品能把变电站功率因数有效提高至0.95～0.98之间，减少发热损耗。
2、解决了因电容器投切引起的过电压主、涌流等问题
由于电容器固定接入，不进行分组，不进行投切，其输出容量可以根据系统需要进行精细调节，解决因电容器投切引起的过电压、涌流等问题；并可以选择合适的投入电压，有效降低投入电容器的涌流，减少对电网和电容器的冲击，本装置无谐波放大。
3、延长电容器的使用寿命
以电压调节器调节电容器端电压，取消了电抗器，使电容器长期稳定工作在额定电压以下，延长了电容器的寿命。由于解决电容器过电压问题，可以选择较低电压的电容器，减少了电容投资。
4、装置自动化程序高，运行可靠，操作方便
微机控制器采用独特的电路设计，装置运行可靠；同时采用大屏幕液晶显示器，图形界面，中文显示和操作提示，使用简单方便。
