输电线路绝缘子泄漏电流及气象在线监测系统

 产品详情

输电线路绝缘子泄漏电流及气象在线监测系统通过在线监测各绝缘子串的泄漏电流的平均值、泄漏电流数值、闪络次数等，环境温度、湿度、风速、风向、雨量、气压等参数，将这些参数实时采集后，通过GPRS/CDMA/3G等通讯方式将数据传往监测中心，由分析查询系统对数据进行综合分析，将所有数据通过各种报表、统计图、曲线等方式显示给用户。

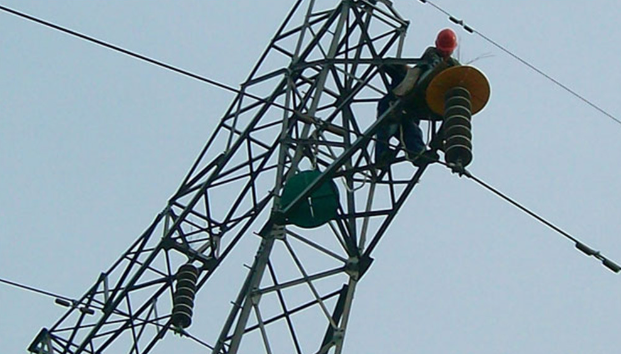

系统主要由监测分机、通讯基站和分析查询系统三部分组成，其中监测分机安装在线路铁塔上，对泄漏电流各项参数和环境参数进行实时监测。通讯基站安装在监测中心，负责接收各监测点的数据及中心命令的下发。分析查询系统位于监测中心网络中，负责存储、分析、查询各种数据信息。

系统特点

▼监测分机的供电采用蓄电池和太阳能电池板相结合的方式，系统采用超低功耗技术，保证了采集器常年可靠工作。

▼分机壳体外层采用不锈钢，中间层采用IP66防护级别的合金体，线路板层采用铁制壳体，既达到了防锈、防潮、密封的作用，也达到了高效率的电磁屏蔽作用。

▼分机采用硬件冗余、看门狗、错误陷阱等技术，提高了系统的电磁兼容及可靠水平，能在线路铁塔上强电磁干扰环境常年可靠运行。

▼系统软件通过对泄漏电流平均值、电流大幅值、单位时间内不同强度的局部放电脉冲电流数、三次谐波含量(即谐波基波比)等特征量的在线监测，并结合现场环境气候情况，对绝缘子污秽闪络进行预警。

▼系统的安装地点的选择灵活多样，可连续安装也可分散安装，可为用户制定各种灵活的安装方案。只要中国移动或中国联通网络覆盖范围内的地方均可安装该设备。
