WADA-2000柱上开关远程监控系统

 产品详情

目前，各地经两网改造后，柱上真空开关在10kV线路上得到普遍应用。当线路由于故障造成开关跳闸，用户可能以为是正常停电未及时告知供电部门，造成电量损失，同时也影响供电可靠率的考核。我公司开发的柱上真空开关远程监控系统有效解决了这一问题，具有投资少、技术先进、安全可靠等特点。

WADA-2000柱上真空开关远程监控系统组成

WADA-2000柱上真空开关远程监控系统是一个功能完善的电力管理系统，具有安全严密的权限管理机制、结构清晰的终端档案管理、方便可行的数据接收方案、真实可靠的数据分析和报表打印功能，具备及时的实时数据、准确的历史数据、可追逆性事件查询等功能，而且支持参数的远程设置和查询等。

WADA-2000柱上真空开关远程监控系统由10kV柱上真空开关、监控终端、GPRS通讯单元、配网管理监控中心及后台管理系统软件等组成。

1、10kV柱上真空开关（可选用ZW32、ZW6、ZW8等）

其中ZW32-12/630-20型柱上真空开关全密封结构设计，机构置于密封箱体内；无油、无气；无凝露及短路故障；全不锈钢，体积小、重量轻、可带隔离，单杆或双杆安装；适应于高、低温潮湿地区使用。

ZW32-12/630-20型柱上真空开关系三相交流50Hz户外高压开关设备，主要用于农、城网12kV级线路中，作为分、合负荷电流、过载电流及短路电流之用。

加装隔离开关,并与真空开关本体有可靠机械联锁，具有防误操作功能。可加装避雷器于电源侧或负荷侧。

加装外置电子PT，使断路器具有操作电源。

操作机构可配弹簧操作机构，也可配永磁操作机构。

具有防涌流，过流保护，就近遥控，远方控制功能。

具有三段式电流保护，具备1-3次重合闸操作功能。

2、监控终端

监控终端是采用先进的高速微处理技术，大容量的存储技术。具有自动测量、定时存储、LCD显示、实时时钟和数据通讯功能等。实时测量运行参数，准确记录设备运行的故障情况和告警记录。

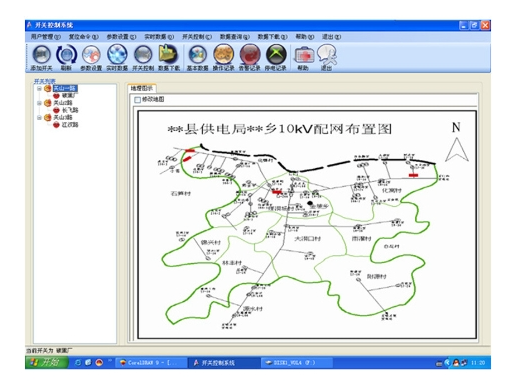

3、柱上真空开关远程监控系统管理软件

本公司自主开发的真空开关监控系统管理软件，具有安全严密的权限管理机制，结构清晰的终端档案管理，方便可行的数据接收方案，而且操作简单易学，性能稳定可靠，功能强而稳定。

 柱上真空开关监控系统软件运行在Windows系统下，采用C/S结构，数据存放在本地ACCESS数据库，实时数据和历史数据通过通讯服务器进行采集。

实时查询电压、电流、有功功率、无功功率、功率因数、频率等数据；

统计每日24小时整点的电压、电流、功率因数、有功功率、无功功率、频率等数据，并且可以绘制曲线、报表打印。

软件使用环境

硬件配置：586(400MHz)以上、1024×768以上分辩率(小字体设置)、128M以上的内存、硬盘有100M剩余空间；操作系统：Windows 2000/XP/NT。
