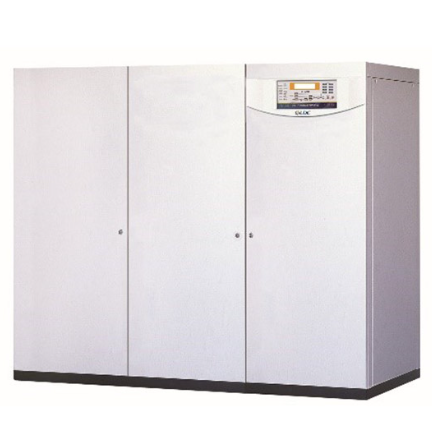

SRE系列工业级直流电源
描述
SRE系列直流电源
动态适应易于裁剪高度自愈
监控内容据监控对象自动生成
支持CAN总线等多种总线选择
动态自适应监控技术
根据用户需求定制监控内容;
配置表导入式配置模式，支持离线和在线多种配置方式;
根据系统配置自动生成实时系统图等人机界面;
根据系统配置动态生成IEC61850协议模型文件;
一体化电源系统监控和子系统监控互为冗余备份;
系统可自由裁剪和无线扩展;
通信技术
内置IEC61850通信协议;
通信逻辑模型完全符合DL/T329标准;
多模式网络对时;
光纤通信和双网冗余设计;
描述
1.配置子系统监控时可与子系统监控互为冗余配置;
2.无子系统监控可独立完成10-750kv各等级变电站的全参数监控;
3.模块化组态技术;
4.完全对应系统配置的定制化人机界面;
5.显示界面尺寸可根据变电站级别提供多种选择;
6.高分辨率、高亮度真彩工业级TFT触摸屏;
7.配备USB口、以太网口、RS232/485口和CAN等多种通讯接口;
8.底层CAN总线通信；
| SER-M-10 系统监控 | |
| 供电电压 | DC24V |
| 供电电流 | ≤1.5A |
| 产品配置 | 主频400MHZ |
| 内存 64M | |
| 内存 128M | |
| 屏幕10.4英寸 | |
| 所带接口 | 2路RS485接口，1路CAN接口，1路100M以太网口，1路USB主口，1路USB从口 |
| 产品尺寸 | 315×239×56mm |
1.可测量两路进线的电压、母线电压电流、输入断路器状态、母线联络状态、ATS状态、防雷状态等;
2.可检测16路馈线状态信号;
3.可连接三相电能表，采集母线输入功率、功率因数、频率、各种电能量等;
4.支持6种工作模式，自动或手动控制ATS操作;
5.具有多种保护功能，如过负荷、接地保护等;
6.内嵌实时时钟，分辨率1ms记录事件发生时间;
7.闭锁切换防止故障扩散;
| SER-ATS-10 进线监控单元 | |
| 供电电压 | DC80-320V AC80-264V |
| 供电电流 | ≤0.1A |
| 检测量 | 两路进线电压，母线电压电流，零序电流，32路开关量输入，21路继电器输出，8路拨码开关，电能表接口 |
| 通讯口 | 2路RS485接口 |
| 1路CAN总线接口 | |
| 尺寸 size | 424×200×55mm |
1.全面的馈电参数管理
2.单模块完成开关量检测，绝缘监测和电流检测职能
3.同时检测16路馈线跳闸状态，开关状态，电流/漏电流
4.兼容操作电源、通信电源和逆变电源馈线检测
5.支持并联使用，可无限扩展
| SRE-K-10 馈线监控单元 | |
| 供电电压 | DC80-320V AC80-264V |
| 供电电流 | ≤0.1A |
| 检测量 | 32路开关量输入，16路模拟量输入，8路拨码开关 |
| 通讯口 | 1路RS485接口 |
| 1路CAN总线接口 | |
| 尺寸 | 299×138×55mm |
| SER-DC-10 直流监控单元 | |
| 供电电压 | DC80-320V AC80-264V |
| 检测量 | 8路开关量输入、8路继电器输出、8路模拟量输入、8路拨码开关、1路温度信号 |
| 通讯口 | 1路RS485接口 |
| 1路CAN总线接口 | |
技术特色 | 可检测8路开关量状态，可控制8路继电器触点输出 |
| 可检测一段母线合母、控母及电池电压电流，可检测母线绝缘状态 | |
| 可检测一路温度状态 | |
| R22010F/20F/30F 整流模块 | ||||
| 技术参数 | 稳压精度 | ≤0.5% | 稳流精度 | ≤0.5% |
| 转换效率 | ≥94% | 可闻噪声 | ≤55db | |
| 纹波系数 | ≤0.1% | 均流度 | ≤3% | |
| 特点 | CAN总线通信技术、全程软开关技术 | |||
| 技术特色 | 输入 | 380V±15%，50HZ±10% | ||
| 输出 | 10A-30A/230V(180V-286V) | |||
| 冷却方式 | 智能风冷 | |||
