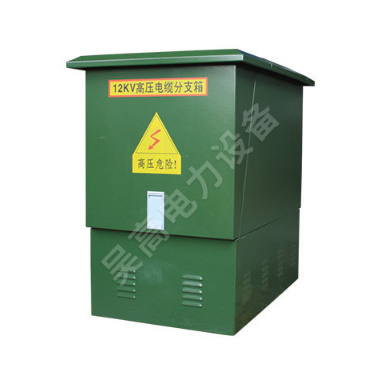

DFW欧式电缆分接箱

产品详情

欧式电缆分接箱European cable distribution box

欧式电缆分接箱是近年来广泛用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门、利用对接套管作为连接母排,具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。

欧式电缆分接箱适应环境Adapt to the environment：

1、环境温度:上限气温: +40C，下限气温-30C<风速:相当34m/s (不大于700Pa )

2、湿度:日相对湿度平均值不大于95%

            月相对湿度平均值不大于95%

3、防震:水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2；

4、安装地点倾斜度:不大于3°

5、安装环境:周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。

6、订购本产品超出上述条件规定时，请与本公司协商。

  DFW-12系列电缆分接箱系户外设计、全密封结构、全绝缘、防尘、防潮、抗洪水、耐腐蚀、环境适应性强。柜体防护等级达IP33。电缆接头支架采用不锈钢材料，外壳采用不锈钢板或冷扎板喷涂制造。

  电缆接头支架位于分接箱的上部，用来支撑套管，套管则用来固定电缆接头，如果是带避雷器，避雷器安装在电缆接头的末端。另外，短路故障指示器和带电显示器也装在分接箱内。箱内主回路带电部件由预制插入式电缆终端头绝缘处理。电缆隔板位于箱体下部，有电缆固定夹和接地端子。箱体布局合理，体积小，结构紧凑，外形美观大方，安装简单，免维护。
