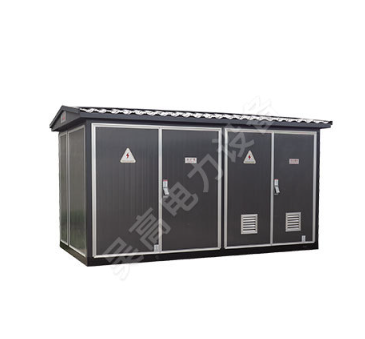

YBW-35环保型组合式变电站

YBW-35环保型组合式变电站概述：

YBW-35环保型组合式变电站是-种将电压开关设备、变压器、低压配电设备组装成一体的成套性产品。它作为城市建筑、生活小区、中小型工厂、矿山油田等用电部门的变配电设备，具有成套性强、体积小结构紧凑、可靠性高、现场安装工作量小、安装高度周期短，以及可移等特点。适当改变其外型和颜色，使之与环境相适应，还可以起到美化环境的作用，是目前城乡土建变配电站的替代产品和城网建设、改造的成套设备。

YBW-35环保型组合式变电站产品特点：

1、变电站由高压开关室、低压开关室、继电保护室和变压器室组成。高压开关定、低压开关室、继电保护室外壳可采用铝合金板、钢板或复合板制作。铝合金板表面经阳氧化处理，增强了铝合金板的耐腐蚀性强度。钢板及钢结构件都经磷化处理，复合板具有色彩鲜艳美观并有绝热、阻燃等特点。变压器室不设封闭外壳构而高置安全网罩，既有利于变压器通风散热，又能保障人身和设备安全。

2、高压开关室HV高压开关室可装JYNI-35。KYNI0- 35开关柜或35KV负荷开关。35KV进线和出线方式用户可自由选择架空式电缆方式。

3、低压开关室LV：

a.当低压侧为10KV时，低压开关室可安装XGN2-1、KZNI-12、 KYNI-12开关柜，HXGNII-10F、 HXGN26- 10(F)环网柜。

b.当低侧为0.4KV时，低压开关室(为节省空间一般不做低压开关柜)内安装DWI5T系列、ME系列、M系列、F系列框架式断式断路和D220系列、CM系列、H系列、S系列塑壳空气断路器。

4、断电保护室断电保护室内安装交流屏、直流屏、信号屏、保护屏、运动控制屏(RTU)载波机屏或光纤终端机。

注:根据用户要求本变电站可采用常规格继电器保护，也可采用变电站微机综合自动化系统。

5、35KV变电站平面、立面布置示意图见图。
