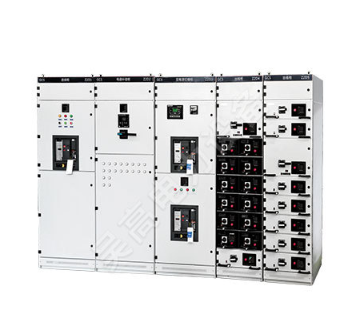

GCS低压抽出式开关柜
产品详情
用途 Use
GCS型低压抽出式开关柜，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为400V、660V,额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。装置的设计符合下列标准：IEC439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》
正常使用条件 Normal use condition
◊周围空气温度不高于+40℃,不低于-5℃, 24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行；
◊户内使用，使用地点的海拔高度不得超过2000m;
◊周围空气相对湿度在上限温度为+40℃：时不超过50%,在较低温度时允许有较大的相对湿度，如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响；
◊装罝安装时与垂直面的倾斜度不超过5° ,且整组柜列相对平整（符合GBJ232-82标准)；
◊装皆应安装在无剧烈琪动和冲击以及不足以使电器元件受到不应有腐蚀的场所；
◊用户有要求时，可以与制造厂协商解决。

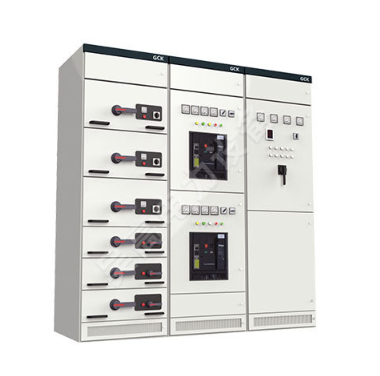

GCK低压抽出式开关柜
产品详情
用途 Use
GCK低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。
GCK是经过全面型式试验，并获得CCC认证，是组装而成的型低压开关柜，设计符合下列标准：
国家标准GB7251.1 -2005《低压成套开关设备》
标准旧C60439.1-1992《低压成套开关设备和控制设备》
正常使用条件 Normal use condition
◊周围空气温度不高于+40℃,不低于-5℃,在24小时内平均温度不高于+35℃;
◊相对温度在琅高温度+40℃时不超过50%,在较低温度时允许有较高的相对温度，如+20℃时为90%;
◊空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃：
◊无摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
◊海抜高度不超过2000米；
◊开关柜适用于以下温度运输和储存：-25℃至+55℃,在短时间内(不超过24小时)不超过+7℃;
◊用户对上述条件不能满足时应与制造厂协商。
主要技术参数 Main technical parameters
◊额定绝缘电压660V/1000V
◊额定工作电压400V/660V
◊辅助电路额定工作电压：交流380V、220V，直流110V、220V
◊母线额定电流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A
◊母线额定短时耐受电流：50kA、80kA(有效值)1秒
◊母线额定峰值耐受电流：105kA/0.1s、140kA/0.1s、176kA/0.1s
◊分支母线额定电流：630A、1000A、1250A、1600A
◊分支母线额定短时耐受电流：30kA、50kA(有效值)1秒
◊分支母线额定峰值耐受电流：63kA、105kA/0.1s
◊外壳防护等级：IP30、IP40
◊母线设置:三相四线制、三相五线制
◊操作方式：就地、远方、自动
开关柜的分类 Switch cabinet classification
◊受电柜
◊母线联络柜
◊馈电柜
◊电动机控制柜
◊电源切换柜
◊功率因数补偿柜
结构特点 Structural features
GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，在按需要加上门， 档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点：
♦柜架
柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。
◊零部件的成型尺寸，开孔尺寸，设备间隔实行模数化(模数E=20mm,下同)。
◊内部结构件采用镀锌处理。
◊柜体顶盖为可拆卸式，柜顶的四角装有吊坏，用于起吊和装运。
◊柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。
♦功能单元(抽屉部分）
◊抽屉单元高度模数为200mm,分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。
(外型见上图)。
◊每台MCC柜能安装9个1单元的抽屉或18个1/2单元的抽屉。
◊操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。
◊抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。
◊功能单元背面具有主电路进出线插头、辅助电路二次插头。
◊功能单元隔室采用金属隔板隔开。
◊抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。
◊ GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。

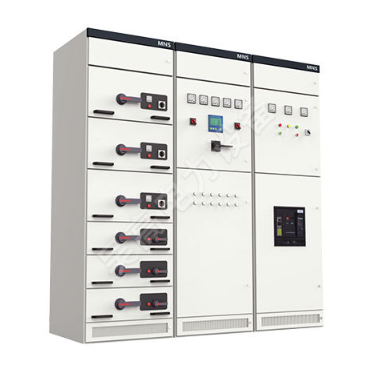

MNS低压抽出式开关柜
产品详情
用途Use
MNS型低压抽出式开关柜(以下称开关柜)是我公司MNS系列低压开关柜并加以综合改进后开发的，该产品均由标准化的、成系列的模块组成，并且抽屉具有可靠的机械联锁装置，使用户在使用时更安全、更可靠。
本开关拒适用于交流50(60)Hz、额定工作电压400V、660V,额定电流5000A及以下三相五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设备的控制， 并通过电容补偿柜对其主母线进行无功补偿。符合国标准：GB7251.1《低压成套开关设备》IEC60439《低压成套开关设备和控制设备》。
正常使用条件 Normal use condition
◊周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃。
◊周围空气相对湿度在温度为+40℃时不超过50%，在较低温度时有较高的相对湿度，如+20℃时为90%,但考虑到由于温度的变化有可能会偶然产生适度的凝露。
◊户内使用，使用地点的海抜高度不得超过2000m。
◊应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所。
