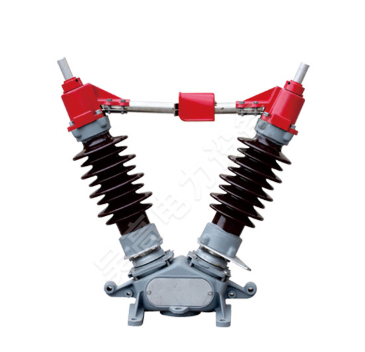

GW5-40.5（72.5）系列户外高压交流隔离开关
概述：
GW5-40.5(72.5)系列户外高压交流隔离开关为交流50Hz的户外高压电器设备，额定电压等级有40、5kV，供高压线路在无负载情况下进行开合，以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。
本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。
型号含义：
结构特点：
每台隔离开关单由两个支柱绝缘子，分别固定在一个底座上，交角为50°构成V型结构，主要由以下几部份组成：底座部份、支柱绝缘子、接线座部份、触头部份、接地刀、接地静触头、接线端子等。
本隔离开关分不接地、单接地和双接地三种，主轴与接地刀之间具有机械联锁，并带辅助开关。开关的操作方式有手动和电动两种。本隔离开关具有如下几方面特点：
1、转动灵活，开合自如。由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。
2、通过伞齿轮机构来传动，从而保证两柱的分合闸动作一致。
3、分合闸有限位装置，保证触头接触的位置。同时，操作完毕手柄被锁环扣住，以免发生有无意识的外力作用下自由分合，从而保证了分合位置的可靠性。
4、触头开距大，有足够裕量的绝缘隔离断口，从而保证了其安全性。
5、接地与不接地共有三种方式，主轴与接地之间有可靠的机械联锁，从而保证安全，用户可根据需要选定接地方式。
6、根据用户的方便，操动机构可以安装在任一的下方，操动效果一样。
正常使用条件：
◇海拔：不超过3000m；
◇周围空气温度：上限40℃，下限-25℃；
◇风速不超过35m/s；
◇地震烈度示超过8度；
◇污秽等级不超过Ⅲ级；
◇覆冰厚度不大于10mm；
◇安装场所应无易燃、易爆危险，无化学腐蚀及剧烈振动。
主要技术参数：
| 分类 | 型号 | 单台重量（kg） | 额定电压（kV） | 额定电流（A） | 隔离开关 | 接地开关 | 接地种类 | ||||
| 峰值耐受电流（kA） | 短时耐受电流（kA） | 电流（kA） | 短时耐受电流（kA） | ||||||||
| I型 | II型 | I型 | II型 | ||||||||
| 一般型（防污型） | GW5-40.5/(72.5)-Ⅰ | 90 | 40.5 | 630 | 50 | 20（4s） | 50 | 80 | 20（4s） | 31.5（4s） | 不接地 单接地 双接地 |
| 1000 | |||||||||||
| GW5-40.5(72.5)DⅠ-Ⅱ | 94 | 1250 | 80 | 31.5（4s） | |||||||
| 1600 | |||||||||||
