MDmax ST 低压开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
航粤智能电气成立于2004年，总部位于中国·珠海，专注中低压开关柜、配电箱等电力设备的制造，2017年开启向“科技型企业”的战略升级，现已构建了智能配电设备、综合能源解决方案、全生命周期电力工程服务三大核心业务生态，并先后荣获国家级专精特新“小巨人”、广东省制造业单项冠军、西门子钻石合作盘厂等资质和荣誉。
产品图片

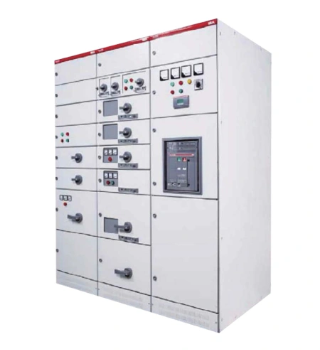

MDmax ST 低压开关柜
MDmax ST低压开关柜为ABB公司授权品牌柜，是经过完全型式试验的组合式多功能低压开关柜，电气及机械设计采用模块化原理，通过选用标准元件和标准组件，实现组柜方案的紧凑性、多样性和灵活性。主要适用于机场、发电厂、变电站、石油化工、冶金钢铁、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所。作为交流50-60Hz,额定工作电压交流 690V 及以下的电力系统的配电设备的电能转换、分配及控制之用，满足智能电房、综合能源管理系统需求。
产品特点
骨架采用覆铝锌板双折边技术。
水平母线区顶盖可以拆卸。
具有抽屉式、固定式、插入式三种功能单元结构。
抽屉式结构，最高可装配36 回路。
在不降低防护等级的状态下，可实现抽屉回路的三位置转换。
抽屉可移部位位置定位，可匹配声、光、字三种指示。
完善的抽屉式电操回路解决方案。
产品通过了内部燃弧耐受试验，运行安全可靠。
通过智能化元器件结合智能配电管理系统，实现智能监控和智能管理。
技术参数
| 标准 | 额定电流 | ||
| 通过型式试验的组装式开关柜 | 主母线 | ||
| GB7251.1,IEC60439-1, EN60439-1 | 额定电流 | 至6300A | |
| 电气特性 | 额定峰值耐受电流 | 至220ka | |
| 额定短时耐受电流 | 至100ka | ||
| 额定电压 | 配电母线 | ||
| 额定电流 | 至2500A | ||
| 额定绝缘电压 | 1000VAC | 额定峰值耐受电流 | 至176A |
| 额定工作电压 | 400V/690VAC | 额定短时耐受电流 | 至80KA |
| 额定脉冲耐受压力 | 6/8/10kv | 防护等级及分隔形式 | |
| 过电压等级 | Ⅲ/IV | 按IEC60529 或 00P105004NID | 至IP43 |
| 污染等级 | 3 | 内部小室分隔 | 至3b |
| 机械碰撞等级 | IK10 | ||
| 额定工作频率 | 50Hz To 60Hz | 智能化 | 遥测、遥信、遥控、遥调 |
| 燃弧试验 | 至 100KA/0.5S | ||
