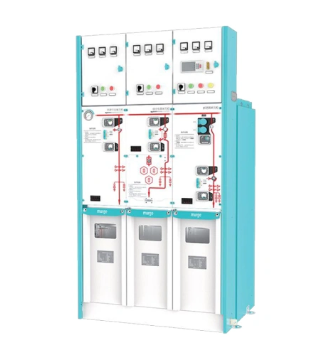

HXGN-24型、XGN-12型SF6绝缘充气式环网柜

HXGN系列气体全绝缘紧凑型环网柜是SF6气体绝缘的中压开关设备，产品采用模块化设计,可根据不同设计方案任意排列,实现共箱式单元与扩展式单元完美结合，满足各种二次 输配变电站对紧凑型开关柜灵活使用的需求。 HXGN系列开关设备是一个完全密封的系统,其所有一次元件均封闭在不锈钢的壳体内，不受环境影响；具有运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命等特点。

产品特点

模块化的设计

包括负荷开关单元（C ）、负荷开关+熔断器组合电器单元（F ）、 断路器单元（V ）、计量柜单元（M ）、母线PT单元（PT ） 等，不同模块可任意组合形成环网柜。

全绝缘全密封设计

一次带电部分（主母线）和开关本体均密封在不锈钢板焊接而成的气箱当中，可通过全绝缘、全屏蔽全密封的可分离连接器与进出线电缆连接，气箱防护等级达到IP67。

灵活扩展化设计

可通过各种标准单元模块组合成共箱式不可扩展、可扩展单元，通过专用的全绝缘全屏蔽母线连接件，实现多形式的组合，达到全模块化，能够最大限度的满足不同地区、不同形式、不同客户的需要。

安全可靠性高

一次带电部分和开关本体均密封在不锈钢气箱中，通过套管与外部连接，避免了直接接触带电体；设备具有可靠的压力释放装置和泄压通道，保证了故障发生时人身设备的安全。完善的机械联锁装置，可最大程度的防止误操作。

新型弹簧操作机构

专属的弹簧操作机构，优化零部件，简化传动构造，使得机构整体更稳定，传动更加灵活，可扩展为智能化操控。

先进的焊接密封技术

全自动焊接工艺保证焊接质量，完善的检漏技术，气体年相对泄漏率＜0.01%，保证了气箱的密封性能和电气性能。
