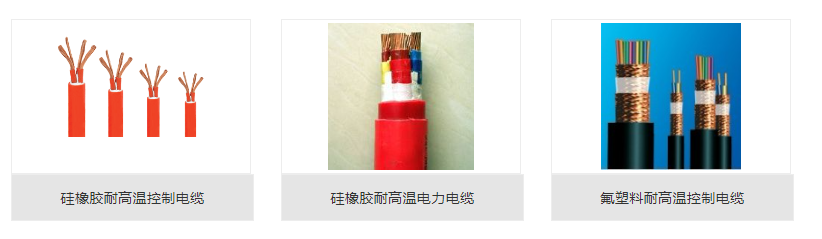

硅橡胶耐高温控制电缆 、硅橡胶耐高温电力电缆 、氟塑料耐高温控制电缆

联系人：於春联
联系电话：0550-751****
企业地址安徽省-滁州市
详细地址安徽省天长市铜城镇车站北路87号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
安徽华光仪表线缆有限公司是“安徽省滁州市仪器仪表、电线电缆自控工程”的核心企业，位于皖江经济开发带的东部，南接古城南京，东于扬州相邻，地处中国充满活力的上海经济协作区，具有良好的经济发展环境。 我公司自从1996年成立开始生产仪器仪表，至今已走过了十多年的历程，多年的发展历程为企业积累了丰富的开发和生产仪器仪表的经验技术。目前我公司主要产品有：热电阻、热电偶、双金属温度、温度变送器、数显仪表以及压力表、压力变送器和电线电缆、补偿导线等几十个品种，产品广泛应用于石化、电力、冶金、医药等行业。 我公司于2000年通过了ISO9002国际质量体系认证。公司以完善的产品质量和完善的售后服务赢得了良好的信誉和广阔的市场，我公司先后与一百多家石化企业和电力企业及其它行业的许多知名企业建立了长期合作关系，先后为南疆喀什火电厂、卡特彼勒（中国）投资公司、中钨高新材料有限公司、邹平电力总公司、兰州铝厂、葛州坝水泥厂、乌鲁木齐水泥厂、中国核工业总公司404厂、中国济南化纤总公司、青州市热电厂、；兰州钢铁公司、山东究州热电厂、辽宁汽轮机有限公司、中国石化锦州石化工程公司、河南轮胎厂、株洲硬质合金厂、株洲电力机床厂、新疆西裕糖厂、林州电力（集团）有限公司、荆门煤干石发电有限公司、甘肃 昌电厂、珠海特区华南联合石油有限公司、中石化深圳实业有限公司、浙江运达机电技术开发公司、浙江中电设备制造公司、杭州华洋化工有限公司、浙江吉利达化工有限公司、北仑发电厂、象山热电厂、温州电厂、长丰热电厂、山东华鲁制药厂、上海造船厂、上海交大、扬子石化、齐鲁石化等一大批国内重点工程项目提供了大批优质仪器仪表、电线电缆等。

产品图片


产品详细

使用特性

1． 交流额定电压：U0/U 450/750KV

2． 很高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃

可溶性聚四氟乙烯(PFA)绝缘不超过260℃

3． ****环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃

氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃

4． 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

5． 电缆允许弯曲半径：非铠装电缆很小为电缆外径的6倍

铜带屏蔽或钢带铠装电缆很小为电缆外径的12倍

氟塑料绝缘和护套电缆很小为电缆外径的8倍



基本型号及名称

(ZR192-)KFF

氟46(进口PFA)绝缘和护套控制电缆

(ZR192-)KFFP

氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆

(ZR192-)KFFR

氟46(进口PFA)绝缘和护套控制软电缆

(ZR192-)KFF22

氟46(进口PFA)绝缘和护套钢带铠装控制电缆

(ZR192-)KFFRP

氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆

(ZR192-)KFFP1

氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆

(ZR192-)KFFP2

氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆

(ZR192-)KFFRP2

氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆

(ZR192-)KFV

氟46(进口PFA)绝缘聚氯乙烯护套控制电缆

(ZR192-)KFVR

氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆

(ZR192-)KFVP

氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆

(ZR192-)KFVRP

氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆

(ZR192-)KFVP2

氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆

(ZR192-)KFV22

氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆

(ZR192-)KFRV22

氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆

(ZR192-)KFVP2-22

氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆

(ZR192-)KFGR(YGC-KF46R)

氟46(进口PFA)绝缘硅橡胶护套控制软电缆

(ZR192-)KFGPR(YGC-KF46RP)

氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆

 备注：采用进口PFA材料型号前加ZR192，需要阻燃护套型号前加ZR，导体线芯中铜丝可以采用镀锡。



代号名称和含义

表2

项目

代号

说明

阻燃特性

ZR

分A、B、C级阻燃

系列代号

K

控制电缆

绝缘材料

F

聚全氟乙丙烯(F46)很高工作温度200℃

可溶性聚四氟乙烯(PFA)很高为260℃(型号前加ZR192)

护套材料

F

聚全氟乙丙烯(F46)很高工作温度200℃

可溶性聚四氟乙烯(PFA)很高为260℃(型号前加ZR192)

V

聚氯乙烯

G

硅橡胶

屏蔽材料

P

铜丝编织屏蔽

P1

镀锡铜丝屏蔽

P2

铜带绕包屏蔽

P3

铝塑绕包屏蔽

铠装材料

22

钢带铠装聚氯乙烯护套

23

钢带铠装聚乙烯护套

32

钢丝铠装聚氯乙烯护套

33

钢丝铠装聚乙烯护套

导体结构

A

单股导体

B

7股绞合导体

R

多股绞合导体



主要技术指标

1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3

2．20℃时绝缘电阻不小于500MΩ/KM

3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
