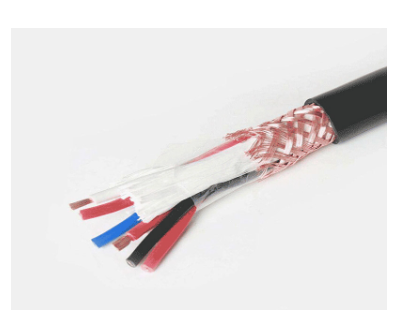

屏蔽电缆是使用金属网状编织层把信号线包裹起来的传输线。

基本信息

屏蔽护套电线电缆

一、产品标准：GB12972.6---91

二、使用范围

本产品适用于变压器及类似设备用

三、使用特性

1.额定电压U0/U 3.6/6

计算机屏蔽电缆

KV

2.电缆导体的长期工作温度为90°C

3.电缆的最小弯曲半径为电缆直径6倍

4.电缆不得在日光下长期暴露

5.电缆的底线芯必须良好接地

四、型号、名称及用途

型号：RVVP 名称 屏蔽护套软电缆 用途 额定电压为3.6/6KV的井下移动变压器及类似设备的电源连接[1]

五、主要技术性能

1.成品电缆应该经受工频交流电压实验动力线芯为11.0kv5min

2.过渡电阻

屏蔽层或监视层的过渡电阻应该不大于3kΩ。

3.燃烧试验

电缆应经受GB12666.2 DZ---1所规定的燃烧试验

4.局部放电实验

1.5U0放电量不大于20PC

5.介质损耗角正切试验

U0时不大于0.035.

6.冲击电压试验

95°C，60KV正负极性格各10次之后，对电缆式样施加工频11KV电压，15min

7.电缆应能经受3U，4h工频电压试验。
