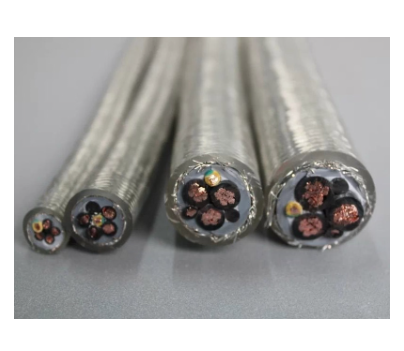

变频电缆的结构包括三根主线绝缘线、三根零线绝缘线，在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层，形成3+3线芯结构，使电缆具有较强的耐电压冲击性，能经受高速频繁变频时的脉冲电压，对变频电器起到良好的保护作用。

用途：

变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中，作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

使用条件：

1、 额定电压U0/U：0.6/1KV

2、 电缆导体长期允许更高 温度为90度，短路时更高 温度250度

3、 安装敷设环境温度不低于0度，固定敷设时环境温度不低于-10度

4、 电缆允许最小弯曲半径不小于15D(D-电缆外径，mm)

性能：

1、 BPYJVP12R-TK、ZRBPYJVP12R-TK型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。

2、 交联聚乙烯绝缘、耐温耐候性好。

3、 低传输阻抗，电磁兼容性好。

4、 低工作电容。

5、 良好的抗干扰和低辐射性能。

6、 对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能。

工艺要求：

在变频电机专用电缆生产过程中，绝缘线芯挤包工序、成缆工序等是最关键的工序。

绝缘线芯挤包工序绝缘线芯的质量将直接影响到电缆的电气性能。为了提高电缆的质量，我们选择高电性能绝缘材料生产，例如1.8/3kv变频电机专用电缆，采用10kV交联绝缘材料，6/10kv变频电机专用电缆采用35kv交联绝缘材料，导体屏蔽、绝缘屏蔽和绝缘材料均采用了进口材料。在生产过程中，我们特别注重原材料的净化，屏蔽与绝缘材料挤包紧密，控制绝缘偏心度和绝缘外径的均匀一致，这样可减少界面效应，提高电缆电气性能。

成缆工序变频电缆要求结构对称，成缆时必须保证绝缘线芯张力均匀，使成缆后的线芯长度尽量保持一致，否则会引起结构变化，导致电容和电感的不均匀性，影响电缆的电气性能。
