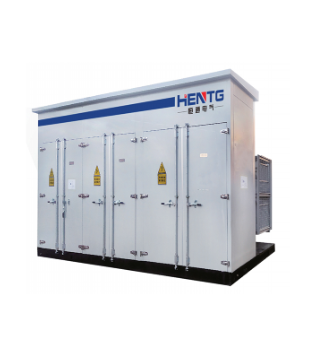

新能源发电专用箱变

产品概述：新能源发电专用箱变，是一种集高压开关设备、变压器器身、保护熔断器集中放在油箱中，与低压开关柜及相应辅助配套设备于一体的高压/低压预装式变电站(以下称变电站)。它是一种将来自新能源并网逆变器(或交流发电机)电压经过升压变压器升高到10kV或35kV后，经过10kV或35kV线路向上输出电能的专用升压设备，是新能源发电系统的理想配套设备。

产品特点：

1、变电站结构紧凑、占地面积小，散热器外置，散热效果更好。

2、变电站采用新型变压器系列技术、结构合理、安全可靠。

3、变压器油作为10kV或35kV侧高压元件的绝缘介质，大幅减小了安全距离。

4、油箱采用全封闭结构，使油和大气全面隔绝，大大降低了氧化过程和水气的介入，提高了系统设备的稳定性、可靠性和安全性，同时，使用片式散热器，拆装方便、维护简单。

5、箱体采用特殊喷丸工艺处理，具有良好的防腐、防暴晒能力，能有效抵御风沙的侵蚀。

6、低压侧采用国内新智能型断路器、塑壳空气开关，分断能力高，保护性能好。

7、变压器油箱可装设带通讯接口的压力表及温度计，负荷开关可加装行程开关，实现对变压器进行远程监

控、操作及维护。

8、箱体采用全密封设计，防护等级，高低压室可达到IP54，变压器本体可达到IP68。

执行标准：

JB/T10217-2013组合式变压器

GB311.1《高压输变电设备的绝缘配合》

GB1094 《电力变压器》

GB50150《电气装置安装工程电气设备交接试验标准》

GB/T6451《油浸式电力变压器技术参数和要求》

GB/T5273《变压器、高压电器和套管的接线端子》

GB11022《高压开关设备通用技术条件》

GB4208《外壳防护等级(IP代码)》

GB/T16927《高 电压试验技术》

GB/T191《包装储运图示标志》

使用条件：

1、周围空气温度:-30°C~+45°C

2、海拔高度:≤1000m(≥1000m时按高原型设计)

3、户外风速:≤35m/s

4、相对湿度:日平均不大于95%，月平均不大于90%

5、污秽等级:I1、I类

6、地震强度:不超过8度

7、安装地点:无火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动
