S20型能效二级油浸式变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
江苏恒通通用电气有限公司位于中国机械之乡—徐州,是一家专业生产各种电力变压器的现代化高新技术企业。公司具有多年生产变压器的历史,专业生产设备及试验设备齐全,技术力量雄厚。公司占地8万平方米,其中厂房面积5万平方米,有干式变压器车间,油浸式变压器车间,高低压成套车间,三角形立体卷铁芯变压器车间,变压器油箱车间,变压器铁芯车间,高压电磁线车间等,实现变压器主要半成品自己生产和对外销售,注册资本10800万元,现有员工200余人,其中高级工程师20名,具有中高级技术职称的技术人员 30余人,企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各区域特点的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。
公司主要产品有:S11、S13、S20、S22型系列,10kV级、20kV级、35kV级油浸式电力变压器;SCB10、SCB11、SCB12、SCB13、SCB14、SCB18系列10kV级、20kV级、35kV级环氧树脂浇注式干式电力变压器;SH15型SCBH15型非晶合金变压器;YB型预装式变电站:ZGS 型组合式变电站等。产品分别通过国家中低压输配电设备质量监督检验中心、电能(北京)认证中心的PCCC 认证,并获得注册型号备案证书。变压器技术标准采取国标 GB/T1094.1-2013 标准,产品技术国内领先,并通过 1S09001质量管理体系认证。2023年12月公司荣获“高新技术企业”。

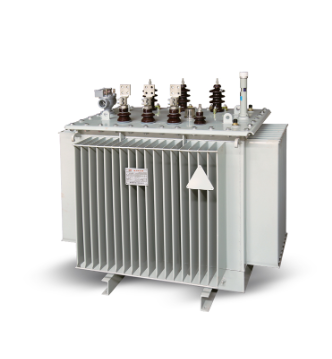

产品图片
S20型能效二级油浸式变压器

型号含义:S:三相 M:全密封 口:额定容量kVA 口:电压等级kV NX2:能效等级
产品概述:GB20052-2020标准节能型产品能效二级油浸式变压器是我公司通过新材料、新工艺的研究运用及自主创新与技术引进结合的方式,通过对铁芯及线圈结构的优化创新设计,达到降低空载损耗及噪音的目的,自主开发的产品。噪声水平与现行国标JB/T10088-2016比较平均下降20%,产品性能水平达到国内先进水平。
S20型10kV双绕组系列主要产品性能参数表
| 型号 | 额定容量 | 联结组 标号 | 电压组合 | 空载损耗 | Dy负载损耗 | Yy负载损耗 | 短路阻抗 | ||
| (KVA) | 高压 | 分接范围 | 低压 | (M) | (M) | (%) | |||
| S20-M-30 | 30 | Yyn0 Dyn11 | 10 6.3 6 | ±5% ±2×2.5% | 0.4 | 70 | 505 | 480 | 4 |
| S20-M-50 | 50 | 90 | 730 | 695 | |||||
| S20-M-63 | 63 | 100 | 870 | 830 | |||||
| S20-M-80 | 80 | 115 | 1050 | 1000 | |||||
| S20-M-100 | 100 | 135 | 1265 | 1200 | |||||
| S20-M-125 | 125 | 150 | 1510 | 1440 | |||||
| S20-M-160 | 160 | 180 | 1850 | 1760 | |||||
| S20-M-200 | 200 | 215 | 2185 | 2080 | |||||
| S20-M-250 | 250 | 260 | 2560 | 2440 | |||||
| S20-M-315 | 315 | 305 | 3065 | 2920 | |||||
| S20-M-400 | 400 | 370 | 3615 | 3440 | |||||
| S20-M-500 | 500 | 430 | 4330 | 4120 | |||||
| S20-M-630 | 630 | 510 | 4960 | 4.5 | |||||
| S20-M-800 | 800 | 630 | 6000 | ||||||
| S20-M-1000 | 1000 | 745 | 8240 | ||||||
| S20-M-1250 | 1250 | 870 | 9600 | ||||||
| S20-M-1600 | 1600 | 1050 | 11600 | ||||||
| S20-M-2000 | 2000 | 1225 | 14640 | 5 | |||||
| S20-M-2500 | 2500 | 1440 | 14840 | ||||||
型号含义:S:三相 M:全密封 口:额定容量kVA 口:电压等级kV NX2:能效等级
产品概述:GB20052-2020标准节能型产品能效二级油浸式变压器是我公司通过新材料、新工艺的研究运用及自主创新与技术引进结合的方式,通过对铁芯及线圈结构的优化创新设计,达到降低空载损耗及噪音的目的,自主开发的产品。噪声水平与现行国标JB/T10088-2016比较平均下降20%,产品性能水平达到国内先进水平。
S20型10kV双绕组系列主要产品性能参数表
| 型号 | 额定容量 | 联结组 标号 | 电压组合 | 空载损耗 | Dy负载损耗 | Yy负载损耗 | 短路阻抗 | ||
| (KVA) | 高压 | 分接范围 | 低压 | (M) | (M) | (%) | |||
| S20-M-30 | 30 | Yyn0 Dyn11 | 10 6.3 6 | ±5% ±2×2.5% | 0.4 | 70 | 505 | 480 | 4 |
| S20-M-50 | 50 | 90 | 730 | 695 | |||||
| S20-M-63 | 63 | 100 | 870 | 830 | |||||
| S20-M-80 | 80 | 115 | 1050 | 1000 | |||||
| S20-M-100 | 100 | 135 | 1265 | 1200 | |||||
| S20-M-125 | 125 | 150 | 1510 | 1440 | |||||
| S20-M-160 | 160 | 180 | 1850 | 1760 | |||||
| S20-M-200 | 200 | 215 | 2185 | 2080 | |||||
| S20-M-250 | 250 | 260 | 2560 | 2440 | |||||
| S20-M-315 | 315 | 305 | 3065 | 2920 | |||||
| S20-M-400 | 400 | 370 | 3615 | 3440 | |||||
| S20-M-500 | 500 | 430 | 4330 | 4120 | |||||
| S20-M-630 | 630 | 510 | 4960 | 4.5 | |||||
| S20-M-800 | 800 | 630 | 6000 | ||||||
| S20-M-1000 | 1000 | 745 | 8240 | ||||||
| S20-M-1250 | 1250 | 870 | 9600 | ||||||
| S20-M-1600 | 1600 | 1050 | 11600 | ||||||
| S20-M-2000 | 2000 | 1225 | 14640 | 5 | |||||
| S20-M-2500 | 2500 | 1440 | 14840 | ||||||
