S13型油浸式电力变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
江苏恒通通用电气有限公司位于中国机械之乡—徐州,是一家专业生产各种电力变压器的现代化高新技术企业。公司具有多年生产变压器的历史,专业生产设备及试验设备齐全,技术力量雄厚。公司占地8万平方米,其中厂房面积5万平方米,有干式变压器车间,油浸式变压器车间,高低压成套车间,三角形立体卷铁芯变压器车间,变压器油箱车间,变压器铁芯车间,高压电磁线车间等,实现变压器主要半成品自己生产和对外销售,注册资本10800万元,现有员工200余人,其中高级工程师20名,具有中高级技术职称的技术人员 30余人,企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各区域特点的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。
公司主要产品有:S11、S13、S20、S22型系列,10kV级、20kV级、35kV级油浸式电力变压器;SCB10、SCB11、SCB12、SCB13、SCB14、SCB18系列10kV级、20kV级、35kV级环氧树脂浇注式干式电力变压器;SH15型SCBH15型非晶合金变压器;YB型预装式变电站:ZGS 型组合式变电站等。产品分别通过国家中低压输配电设备质量监督检验中心、电能(北京)认证中心的PCCC 认证,并获得注册型号备案证书。变压器技术标准采取国标 GB/T1094.1-2013 标准,产品技术国内领先,并通过 1S09001质量管理体系认证。2023年12月公司荣获“高新技术企业”。

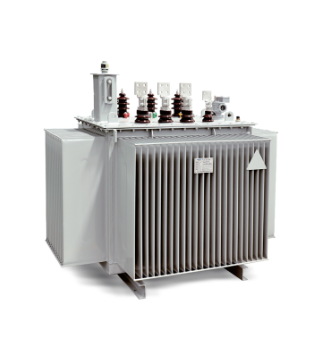

产品图片
S13型油浸式电力变压器

产品概述
型号含义:S:三相 13:性能水平代号 M:全密封 口:额定容量kVA 口:电压等级kV
产品概述:S13型是我公司在原S11配电变压器基础上,通过新材料、新工艺的研究运用及自主创新与技术引进结合的方式,通过对铁心及线圈结构的优化创新设计,达到降低空载损耗及噪音的目的,自主开发的产品。噪声水平与现行国标JB/T10088-2016比较平均下降20%,产品性能水平达到国内先进水平。
S13型10kV双绕组系列主要产品性能参数
| 型号 | 额定容量 (kVA) | 联结组 标号 | 电压组合(kV) | 空载损耗 (W) | Dy负载损耗 (W) | Yy负载损耗 (W) | 空载电流 (%) | 短路阻抗 (%) | ||
| 高压 | 分接范围 | 低压 | ||||||||
| S13-M-30 | 30 | Yyn0 或 Dyn11 | 10 6.3 6 | 土5% 土2x2.5% | 0.4 | 80 | 630 | 600 | 1.5 | 4 |
| S13-M-50 | 50 | 100 | 910 | 870 | 1.3 | |||||
| S13-M-63 | 63 | 110 | 1090 | 1040 | 1.2 | |||||
| S13-M-80 | 80 | 130 | 1310 | 1250 | 1.2 | |||||
| S13-M-100 | 100 | 150 | 1580 | 1500 | 1.1 | |||||
| S13-M-125 | 125 | 170 | 1890 | 1800 | 1.1 | |||||
| S13-M-160 | 160 | 200 | 2310 | 2200 | 1 | |||||
| S13-M-200 | 200 | 240 | 2730 | 2600 | 1 | |||||
| S13-M-250 | 250 | 290 | 3200 | 3050 | 0.9 | |||||
| S13-M-315 | 315 | 340 | 3830 | 3650 | 0.9 | |||||
| S13-M-400 | 400 | 410 | 4520 | 4300 | 0.8 | |||||
| S13-M-500 | 500 | 480 | 5410 | 5150 | 0.8 | |||||
| S13-M-630 | 630 | 570 | 6200 | 0.6 | 4.5 | |||||
| S13-M-800 | 800 | 700 | 7500 | 0.6 | ||||||
| S13-M-1000 | 1000 | 830 | 10300 | 0.6 | ||||||
| S13-M-1250 | 1250 | 970 | 12000 | 0.5 | ||||||
| S13-M-1600 | 1600 | 1170 | 14500 | 0.5 | ||||||
| S13-M-2000 | 2000 | 1550 | 18300 | 0.4 | 5 | |||||
| S13-M-2500 | 2500 | 1830 | 21200 | 0.4 | ||||||
S13型10kV双绕组系列主要产品性能参数
| 型号 | 额定容量 (kVA) | 联结组 标号 | 电压组合(kV) | 空载损耗 (W) | Dy负载损耗 (W) | Yy负载损耗 (W) | 空载电流 (%) | 短路阻抗 (%) | ||
| 高压 | 分接范围 | 低压 | ||||||||
| S13-M-30 | 30 | Yyn0 或 Dyn11 | 10 6.3 6 | 土5% 土2x2.5% | 0.4 | 80 | 630 | 600 | 1.5 | 4 |
| S13-M-50 | 50 | 100 | 910 | 870 | 1.3 | |||||
| S13-M-63 | 63 | 110 | 1090 | 1040 | 1.2 | |||||
| S13-M-80 | 80 | 130 | 1310 | 1250 | 1.2 | |||||
| S13-M-100 | 100 | 150 | 1580 | 1500 | 1.1 | |||||
| S13-M-125 | 125 | 170 | 1890 | 1800 | 1.1 | |||||
| S13-M-160 | 160 | 200 | 2310 | 2200 | 1 | |||||
| S13-M-200 | 200 | 240 | 2730 | 2600 | 1 | |||||
| S13-M-250 | 250 | 290 | 3200 | 3050 | 0.9 | |||||
| S13-M-315 | 315 | 340 | 3830 | 3650 | 0.9 | |||||
| S13-M-400 | 400 | 410 | 4520 | 4300 | 0.8 | |||||
| S13-M-500 | 500 | 480 | 5410 | 5150 | 0.8 | |||||
| S13-M-630 | 630 | 570 | 6200 | 0.6 | 4.5 | |||||
| S13-M-800 | 800 | 700 | 7500 | 0.6 | ||||||
| S13-M-1000 | 1000 | 830 | 10300 | 0.6 | ||||||
| S13-M-1250 | 1250 | 970 | 12000 | 0.5 | ||||||
| S13-M-1600 | 1600 | 1170 | 14500 | 0.5 | ||||||
| S13-M-2000 | 2000 | 1550 | 18300 | 0.4 | 5 | |||||
| S13-M-2500 | 2500 | 1830 | 21200 | 0.4 | ||||||
