SC(B)H15型非晶合金干式变压器

联系人:张恒
联系电话:1383710****
企业地址江苏省-徐州市
详细地址徐州市贾汪区徐州工业园区 310 国道北侧、宏健蔬菜东侧
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
江苏恒通通用电气有限公司位于中国机械之乡—徐州,是一家专业生产各种电力变压器的现代化高新技术企业。公司具有多年生产变压器的历史,专业生产设备及试验设备齐全,技术力量雄厚。公司占地8万平方米,其中厂房面积5万平方米,有干式变压器车间,油浸式变压器车间,高低压成套车间,三角形立体卷铁芯变压器车间,变压器油箱车间,变压器铁芯车间,高压电磁线车间等,实现变压器主要半成品自己生产和对外销售,注册资本10800万元,现有员工200余人,其中高级工程师20名,具有中高级技术职称的技术人员 30余人,企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各区域特点的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。 公司主要产品有:S11、S13、S20、S22型系列,10kV级、20kV级、35kV级油浸式电力变压器;SCB10、SCB11、SCB12、SCB13、SCB14、SCB18系列10kV级、20kV级、35kV级环氧树脂浇注式干式电力变压器;SH15型SCBH15型非晶合金变压器;YB型预装式变电站:ZGS 型组合式变电站等。产品分别通过国家中低压输配电设备质量监督检验中心、电能(北京)认证中心的PCCC 认证,并获得注册型号备案证书。变压器技术标准采取国标 GB/T1094.1-2013 标准,产品技术国内领先,并通过 1S09001质量管理体系认证。2023年12月公司荣获“高新技术企业”。

产品图片

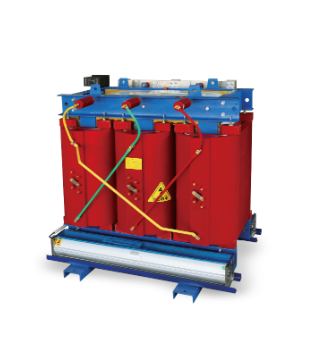

SC(B)H15型非晶合金干式变压器


  • 产品概述

型号含义:S:三相   C:环氧树脂浇注型    (B):低压可采用箔式线圈    H:非晶合金    15:性能水平代号    口:额定容量kVA    口:电压等级kV

产品特点:

1、低耗节能采用非晶合金材料制成的铁芯,空载损耗及空载电流低,相当于硅钢片的30%。非晶合金干式变压器的空载损耗比GB/T10228规定值下降75%,可大大降低运行费用,节能效果显著。

2、抗腐蚀能力强:非晶合金铁芯通过树脂和耐高温硅胶进行全封装处理,有效防止锈蚀和非晶合金碎片脱落,从而有效保护铁芯和线圈。

3、噪声低:为降低产品运行噪声,在产品设计时选取合理的工作磁通密度,在产品加工时改进铁芯及线圈结构、采用特殊降噪材料及工艺,产品的噪声低于国标GB/T10088要求约5~ 15分贝。

4、抗短路能力强:产品采用三相三柱式结构,铁芯及线圈的夹持结构紧凑合理。我司生产的非晶合金干式变压器在国内率先通过突发短路试验。

5、局放低:由于采用环氧树脂真空浇注,产品温升低,使用寿命长,散热能力强,在风冷条件下可以150%额定负载运行。产品配备的温度控制保护系统为非晶合金干式变压器安全运行提供可靠保障。

SC(B)H15型非晶合金干式变压器主要性能参数表


型号额定容量
(kVA)
联结组
标号
电压组合(kV)空载损耗
(W)
负载损耗(W)
120℃(F)
空载电流
(%)
短路阻抗
(%)
高压分接范围低压
SCH15-3030Dyn116
6.3
6.6
10
10.5
11
±5%

±2×2.5%
0.4707100.64
SCH15-50509010000.5
SCH15-808012013800.5
SCH15-10010013015700.5
SCH15-12512515018500.4
SCH15-16016017021300.4
SCH15-20020020025300.4
SCH(B)15-25025023027600.4
SCH(B)15-31531528034700.3
SCH(B)15-40040031039900.3
SCH(B)15-50050036048800.3
SCH(B)15-63063042058800.3
SCH(B)15-63063041059600.36
SCH(B)15-80080048069600.3
SCH(B)15-1000100055081300.2
SCH(B)15-1250125065096900.2
SCH(B)15-16001600760117000.2
SCH(B)15-200020001000144000.2
SCH(B)15-250025001200171000.2
SCH(B)15-16001600760129000.28
SCH(B)15-200020001000159000.2
SCH(B)15-250025001200188000.2


  •

SC(B)H15型非晶合金干式变压器主要性能参数表


型号额定容量
(kVA)
联结组
标号
电压组合(kV)空载损耗
(W)
负载损耗(W)
120℃(F)
空载电流
(%)
短路阻抗
(%)
高压分接范围低压
SCH15-3030Dyn116
6.3
6.6
10
10.5
11
±5%

±2×2.5%
0.4707100.64
SCH15-50509010000.5
SCH15-808012013800.5
SCH15-10010013015700.5
SCH15-12512515018500.4
SCH15-16016017021300.4
SCH15-20020020025300.4
SCH(B)15-25025023027600.4
SCH(B)15-31531528034700.3
SCH(B)15-40040031039900.3
SCH(B)15-50050036048800.3
SCH(B)15-63063042058800.3
SCH(B)15-63063041059600.36
SCH(B)15-80080048069600.3
SCH(B)15-1000100055081300.2
SCH(B)15-1250125065096900.2
SCH(B)15-16001600760117000.2
SCH(B)15-200020001000144000.2
SCH(B)15-250025001200171000.2
SCH(B)15-16001600760129000.28
SCH(B)15-200020001000159000.2
SCH(B)15-250025001200188000.2
