SCB14型能效二级干式变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
江苏恒通通用电气有限公司位于中国机械之乡—徐州,是一家专业生产各种电力变压器的现代化高新技术企业。公司具有多年生产变压器的历史,专业生产设备及试验设备齐全,技术力量雄厚。公司占地8万平方米,其中厂房面积5万平方米,有干式变压器车间,油浸式变压器车间,高低压成套车间,三角形立体卷铁芯变压器车间,变压器油箱车间,变压器铁芯车间,高压电磁线车间等,实现变压器主要半成品自己生产和对外销售,注册资本10800万元,现有员工200余人,其中高级工程师20名,具有中高级技术职称的技术人员 30余人,企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各区域特点的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。
公司主要产品有:S11、S13、S20、S22型系列,10kV级、20kV级、35kV级油浸式电力变压器;SCB10、SCB11、SCB12、SCB13、SCB14、SCB18系列10kV级、20kV级、35kV级环氧树脂浇注式干式电力变压器;SH15型SCBH15型非晶合金变压器;YB型预装式变电站:ZGS 型组合式变电站等。产品分别通过国家中低压输配电设备质量监督检验中心、电能(北京)认证中心的PCCC 认证,并获得注册型号备案证书。变压器技术标准采取国标 GB/T1094.1-2013 标准,产品技术国内领先,并通过 1S09001质量管理体系认证。2023年12月公司荣获“高新技术企业”。

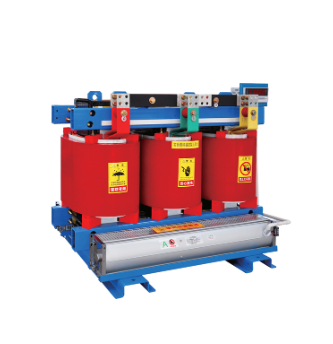

产品图片
SCB14型能效二级干式变压器

产品概述
型号含义:S:三相 C:环氧树脂浇注型 (B):低压可采用箔式线圈 口:额定容量kVA 口:电压等级kV —NX2
产品特点:
1、GB20052-2020标准节能型产品能效一级干式变压器 具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点,常用于防火、防爆等性能要求高的场所。安全,防火,无污染,可直接运行于高负荷用电;
2、采用国内先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;
3、低损耗,低噪音,节能效果明显,免维护;
4、散热性能好,过负载能力强,强迫风冷状态下可短时超容量运行;
5、具有一定的防潮性能,可以在高湿度的恶劣环境下运行;
6、干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;
7、体积小,重量轻,占地空间少,安装费用低。
SC(B)14型干式变压器系列主要性能参数
| 型号 | 额定容量 | 联结组 标号 | 电压组合Kv | 空载损耗 | 负载损耗 | 短路阻抗 | ||
| KVA | 高压 | 分接范围 | 低压 | (W) | 120℃(F) | (%) | ||
| SC14-30 | 30 | Yyno或 Dyn11 | 10 6.3 6 | ±5% ±2x2.5% ±3或 -1 x2.5% | 0.4 | 130 | 640 | 4 |
| SC14-50 | 50 | 185 | 900 | |||||
| SC14-80 | 80 | 250 | 1240 | |||||
| SC14-100 | 100 | 270 | 1415 | |||||
| SC14-125 | 125 | 320 | 1665 | |||||
| SC(B)14-160 | 160 | 365 | 1915 | |||||
| SC(B)14-200 | 200 | 420 | 2275 | |||||
| SC(B)14-250 | 250 | 490 | 2485 | |||||
| SC(B)14-315 | 315 | 600 | 3125 | |||||
| SC(B)14-400 | 400 | 665 | 3590 | |||||
| SC(B)14-500 | 500 | 790 | 4390 | |||||
| SC(B)14-630 | 630 | 910 | 5290 | |||||
| SC(B)14-630 | 630 | 885 | 5365 | 6 | ||||
| SC(B)14-800 | 800 | 1035 | 6265 | |||||
| SC(B)14-1000 | 1000 | 1205 | 7315 | |||||
| SC(B)14-1250 | 1250 | 1420 | 8720 | |||||
| SC(B)14-1600 | 1600 | 1665 | 10555 | |||||
| SC(B)14-2000 | 2000 | 2075 | 13005 | |||||
| SC(B)14-2500 | 2500 | 2450 | 15445 | |||||
SC(B)14型干式变压器系列主要性能参数
| 型号 | 额定容量 | 联结组 标号 | 电压组合Kv | 空载损耗 | 负载损耗 | 短路阻抗 | ||
| KVA | 高压 | 分接范围 | 低压 | (W) | 120℃(F) | (%) | ||
| SC14-30 | 30 | Yyno或 Dyn11 | 10 6.3 6 | ±5% ±2x2.5% ±3或 -1 x2.5% | 0.4 | 130 | 640 | 4 |
| SC14-50 | 50 | 185 | 900 | |||||
| SC14-80 | 80 | 250 | 1240 | |||||
| SC14-100 | 100 | 270 | 1415 | |||||
| SC14-125 | 125 | 320 | 1665 | |||||
| SC(B)14-160 | 160 | 365 | 1915 | |||||
| SC(B)14-200 | 200 | 420 | 2275 | |||||
| SC(B)14-250 | 250 | 490 | 2485 | |||||
| SC(B)14-315 | 315 | 600 | 3125 | |||||
| SC(B)14-400 | 400 | 665 | 3590 | |||||
| SC(B)14-500 | 500 | 790 | 4390 | |||||
| SC(B)14-630 | 630 | 910 | 5290 | |||||
| SC(B)14-630 | 630 | 885 | 5365 | 6 | ||||
| SC(B)14-800 | 800 | 1035 | 6265 | |||||
| SC(B)14-1000 | 1000 | 1205 | 7315 | |||||
| SC(B)14-1250 | 1250 | 1420 | 8720 | |||||
| SC(B)14-1600 | 1600 | 1665 | 10555 | |||||
| SC(B)14-2000 | 2000 | 2075 | 13005 | |||||
| SC(B)14-2500 | 2500 | 2450 | 15445 | |||||
