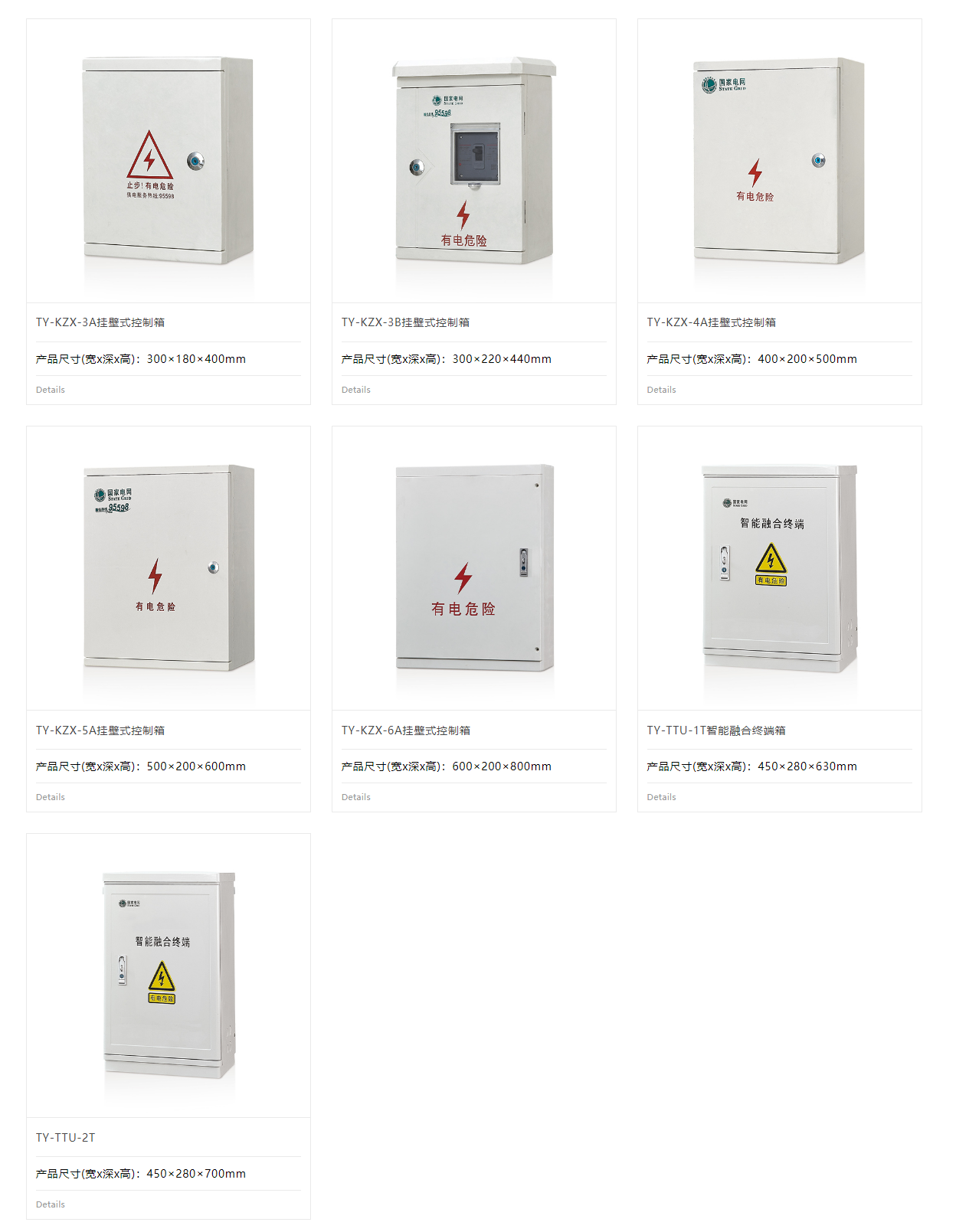

SMC玻璃钢控制箱

产品概述

特意电气有限公司研制开发的TY 系列玻璃钢电表箱采用SMC 不饱和聚酯树脂玻璃纤维增强塑料，经模压成型制作。具有绝缘性可靠、强度高、阻燃性好、耐腐蚀、耐老化、造型新颖、表面光洁美观等特点。使用寿命室内40 年以上，室外30 年以上，是其它金属塑料电表箱不可比的。

该产品广泛用于住宅建设、民用电改造，可进行多户任意组合，亦可单户或跨户安装，施工方便，走线隐蔽，本产品采用严格的防雨设计，适用于户外安装，确保电度表安全运行。

产品使用范围及使用条件

TY 系列电表箱包括单相表箱和三相表箱两大部分，适用于交流 50Hz 或 60Hz，额定工作电压至 220V、380V、690V，额定工作电流为10A-250A 的供电系统中，供单相电能和动力电能的计量与控制管理。

使用条件：

◆ 环境温度 -25℃ ~+50℃ , 并且 24 小时内平均温度不超过 +35℃。

◆ 空气清洁，相对湿度在 40℃时不超过 80%，温度较低时允许有较高的相对温度。

产品安装与使用

◆ 安装时请仔细检查电表箱各零部件的完好性。

◆ 电表箱应垂直安装，倾斜角度不得超过54°。

◆ 安装位置应选择无剧烈振动、冲击及不足以腐蚀电器元件的地方。

◆ 因电表箱所使用的材料不耐强碱、氧化性酸及胺、酮类。溶于氯化径类和芳香族溶剂。所以应避免与这些化学物质接触或一起使用。在使用过程中应避免尖锐物品及硬物碰撞刮伤电表箱的表面。

◆ 电表箱安装时应尽量选择阴凉干燥的场所，避免阳光长时间直接照射，以延长电能表的使用寿命。

◆ 电表箱用于固定于墙体或横担上的固定位都位于向内部，因此安装前必须打开箱体，先拆卸位于电表箱下方中部的两枚上盖固定螺丝，然后按照此处的提示打开箱体。

◆ 根据安装孔位置，在相应墙体的位置打安装孔，安防膨胀管，然后将底座固定于墙体，装上上盖。

产品主要技术参数

◆ 主母线额定电流In：250A-10A

◆ 主母线额定短时耐受电流low：30KA

◆ 绝缘电阻：不小于20MΩ

◆ 额定绝缘电压UI：800V

◆ 频率：50Hz 或60Hz

◆ 安全防护等级IP：44
