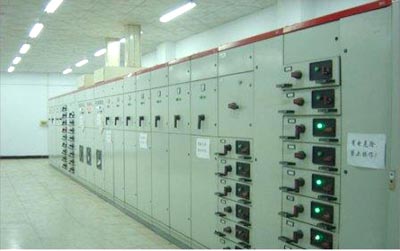

产品名称：MNS低压开关柜

一、产品概述

     本装置是一种用标准模件由工厂组装(FBA)的组合式低压开关柜(以下简称装置)。本装置适用于交流50-60Hz，额定工作电压660V及以下的供电系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。本装置符合IEC439、VDE660第5部分和GB7251国家标准及专业标准。

　　二、使用环境条件

　　1. 周围温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。

　　2. 大气条件，空气清洁，相对温度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然的产生适度的凝霜。

　　3. 海拔高度不超过2000m。

　　4. 本装置适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。

　　5. 如果上述使用要件不能满足时，应由用户和制造厂协商解决。

　　6. 当本装置适用于海上石油钻采平台和核电站时，应另行签订技术协议。

　　三、基本参数

　　电气性能：

　　1. 额定绝缘电压 660V

　　2. 额定工作电压 380V、660V

　　3. 主母线最大工作电流 5000A、4700A

　　4. 主母线短时(ls)耐受电流 100kA(有效值)

　　5. 主母线短时峰值电流 220kA

　　6. 配电母线(垂直母线)最大工作电流 1000A

　　7. 配电母线(垂直母线)短时峰值电流

　　标准型 90kA(最大值)

　　加强型 130kA(最大值)

　　防护等级：

　　符合IEC529、DIN40050标准

　　IP30对大于Φ2.5mm固体防护

　　IP40对大于Φ1.0mm固体防护

　　IP54对尘埃和任意方向喷溅作防护
