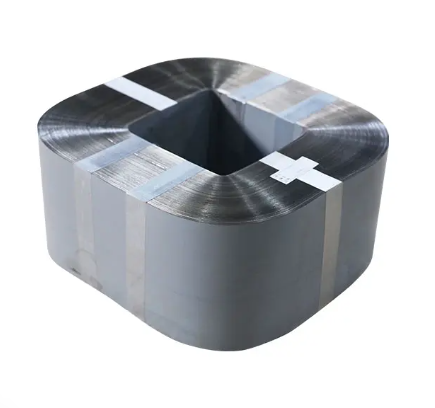

非晶平面卷铁芯

非晶合金

几千年来，人类所使用的金属或合金都是具有晶体结构的材料，其中原子三维空间有序排列，形成周期性的晶格结构。

当非晶合金从液态快速冷却时，由于不能及时结晶，液态原子在室温或低温下仍处于无序排列的凝聚状态，原子不会长程排列。有序、周期性和规则状态，但处于长期无序状态。非晶合金的诞生也被誉为冶金材料科学的一场革命。

非晶合金具有许多独特的性能，如优异的磁性能、  高强度、硬度和高电阻率等。用于变压器铁芯的新材料可提供高饱和磁通密度、低矫顽力、低损耗（相当于硅钢片的1/3至1/5）、低励磁电流和良好的温度稳定性。

非晶合金铁芯加工技术

采用磁性能突出的非晶合金作为制造变压器的铁芯材料，最终可以获得很低的损耗值。但材料本身的许多性能也可以为非晶合金铁芯在制造过程中提供特定的特性，主要体现在以下几个方面：

● 切割

非晶合金材料非常坚硬，用常规刀具切削相当困难，因此设计时应考虑减小剪切体积。

● 堆叠

非晶合金的单片极薄且材料表面不是很平坦，因此铁芯填充因子相当低。

● 成型

非晶合金对机械应力非常敏感，因此在生产过程中需要采取特殊的紧固措施。

● 退火

为了获得优异的低损耗特性，必须对非晶合金铁芯进行退火处理，这是整个工艺的核心技术。

结构特点

● 三相五柱非晶铁心适用于生产Dyn11联结组变压器。铁芯尺寸设计保留了目前市场上非晶铁芯现有的物理尺寸，能够满足客户现有非晶合金变压器的装配技术、设备和容量要求。

● 铁芯连接件设计采用先进的分布式堆叠结构，尺寸E比目前市场常用的非晶铁芯小至少7%，有效减小变压器的整体尺寸。

● 铁心励磁功率低，可显着降低变压器运行时的噪声。
