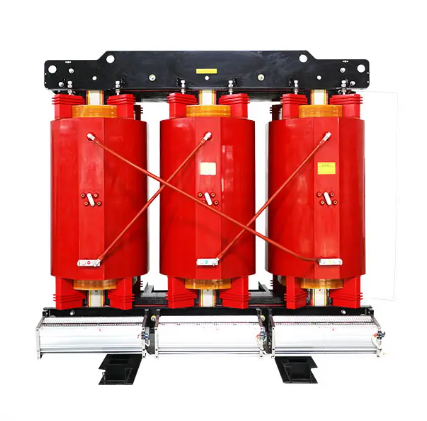

干式变压器
产品展示
随着现代城市的发展，配电室特别是高层建筑和高防火等级建筑的配电室根据相关消防安全法规提出了防火、防爆的要求。干式变压器以其自身防火、防爆、无污染、免维护等优点，被广泛应用于高层建筑、地下设施、人口稠密地区和潮湿环境。因此，近年来，干变在城市配电系统中所占的比例越来越高。
该系列产品执行国家标准GB1094《电力变压器》、GB/T10228《干式电力变压器技术参数和要求》和GB20052《电力变压器能效限定值及能效等级》。
目前该系列产品按照能效等级主要分为三个等级，分别是SCB18一级能效（NX1）、SCB14二级能效（NX2）、SCB12三级能效（NX3）。
结构特点
● 干式变压器高低压线圈为浇注结构，具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点。干式变压器常用于防火、防爆要求较高的场所。
● 卷材浇注采用静态混炼、真空浇注、正压工艺，因此性能优于真空浇注无正压工艺。
● 对铁芯模型进行仿真分析，避免铁芯腔体共振，有效降低噪音；对高压线圈模型进行雷击仿真分析，提高产品的抗雷击能力。降低层间场强和段间场强以获得低局部放电。
● 高、低压浇注线圈树脂结构薄，不龟裂，散热性能好，温升低。
● 高低压浇注线圈采用H级绝缘材料，过载能力强，自冷方式可在110%负载下长期运行，强制风冷方式可在150%负载下长期运行模式。
● 可配备完善的温度检测及保护系统。智能信号温控系统可自动检测并显示三相绕组各自的工作温度，并可自动启停风机，并具有报警、跳闸等功能。
● 外型美观、体积小、占地面积小、安装成本低。
技术性能参数
10kV干式 三相双绕组无励磁调压配电变压器能效等级 | |||||||||||||
额定容量 | NX1 | NX2 | NX3 | 阻抗 | |||||||||
硅钢 | 硅钢 | 硅钢 | |||||||||||
无负载损耗 | W 负载损失 | 无负载损耗 | 负载损失 | 无负载损耗 | 负载损失 | ||||||||
B | F | H | B | F | H | B | F | H | |||||
30 | 105 | 605 | 640 | 685 | 130 | 605 | 640 | 686 | 150 | 670 | 710 | 760 | 4 |
50 | 155 | 845 | 900 | 965 | 185 | 845 | 900 | 965 | 215 | 940 | 1000 | 1070 | |
80 | 210 | 1160 | 1240 | 1330 | 250 | 1160 | 1240 | 1330 | 295 | 1290 | 1380 | 1480 | |
100 | 230 | 1330 | 1415 | 1520 | 270 | 1330 | 1415 | 1520 | 320 | 1480 | 1570 | 1690 | |
125 | 270 | 1565 | 1665 | 1780 | 320 | 15655 | 1665 | 1780 | 375 | 1740 | 1850 | 1980 | |
160 | 310 | 1800 | 1915 | 2050 | 365 | 1800 | 1915 | 2050 | 430 | 2000 | 2130 | 2280 | |
200 | 360 | 2135 | 2275 | 2440 | 420 | 2135 | 2275 | 2440 | 495 | 2370 | 2530 | 2710 | |
250 | 415 | 2330 | 2485 | 2665 | 490 | 2330 | 2485 | 2665 | 575 | 2590 | 2760 | 2960 | |
315 | 510 | 2945 | 3125 | 3355 | 600 | 2945 | 3125 | 3355 | 705 | 3270 | 3470 | 3730 | |
400 | 570 | 3375 | 3590 | 3850 | 665 | 3375 | 3590 | 3850 | 785 | 3750 | 3990 | 4280 | |
500 | 670 | 4130 | 4390 | 4705 | 790 | 4130 | 4390 | 4705 | 930 | 4590 | 4880 | 5230 | |
630 | 775 | 4975 | 5290 | 5660 | 910 | 4975 | 5290 | 5660 | 1070 | 5530 | 5880 | 6290 | |
630 | 750 | 5050 | 5365 | 5760 | 885 | 5050 | 5365 | 5760 | 1040 | 5610 | 5960 | 6400 | 6 |
800 | 875 | 5895 | 6265 | 6715 | 1035 | 5895 | 6265 | 6715 | 1215 | 6550 | 6960 | 7460 | |
1000 | 1020 | 6885 | 7315 | 7885 | 1205 | 6885 | 7315 | 7885 | 1415 | 7650 | 8130 | 8760 | |
1250 | 1205 | 8190 | 8720 | 9335 | 1420 | 8190 | 8720 | 9335 | 1670 | 9100 | 9690 | 10370 | |
1600 | 1415 | 9945 | 10555 | 11320 | 1665 | 9945 | 10555 | 11320 | 1960 | 11050 | 11730 | 12580 | |
2000 | 1760 | 12240 | 13005 | 14005 | 2075 | 12240 | 13005 | 14005 | 2440 | 13600 | 14450 | 15560 | |
2500 | 2080 | 14535 | 15445 | 16605 | 2450 | 14535 | 15445 | 16605 | 2880 | 16150 | 17170 | 18450 | |
