BCD-201环网智能终端

联系人：叶贵宏
联系电话：0514-8785****
企业地址江苏省-扬州市
详细地址鸿大路58号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
扬州北辰电气集团有限公司成立于2000年8月，注册资本1.1亿元，位于扬州市经济技术开发区。公司经过多年的发展，已形成集电力设计、设备制造、工程施工、电气设备理论与实践知识培训于一体的集团化经营格局。公司已获得ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康安全管理体系认证，被授予国家级“高新技术企业”。 公司研发和生产的主要产品有：110kV及以下户外高压交流隔离开关；35kV 、20KV、10kV系列开关柜、真空断路器、负荷开关；20KV、10kV环网柜；综合自动化系统；交直流系统、无功补偿装置、配变综合监测终端、低压配电产品(现有低压产品3C认证证书50余份)及铁附件等。公司及所属子公司还拥有乙级电力设计资质、四级工程施工资质，设有省级企业技术中心、省级配电自动化工程技术中心、省级企业研究生工作站等，可承揽电力工程总承包、用户端配电网项目“交钥匙”工程。 公司本着“以科技为动力、以管理为重点、以效益为中心”的理念，努力打造“北辰”品牌。积极与ABB、SIEMENS、ALSTOM、GE等国际公司及清华大学、东南大学、国网电科院等高校院所合作，引进先进技术开发新产品，将智能化、数字化、网络化设计理念融入到公司的断路器、负荷开关等产品中，使公司在配电自动化领域具备整体的一次解决方案，大大提高行业内电气产品的技术水平。 公司以“先进的管理、一流的技术、可靠的质量、完善的服务”为宗旨，热忱为广大用户服务。北辰人秉承“以超前意识开发新产品，以科学管理创造新优势，以严谨作风保证高质量，以诚信态度提供高服务”的企业精神，坚持“以人为本、科技领先、客户至上、质量第一”的方针，弘扬诚信、服务、合作共赢的企业文化理念, 为创建“管理一流、队伍一流、产品一流、环境一流”科学发展的示范企业作出新的更大贡献。

产品图片

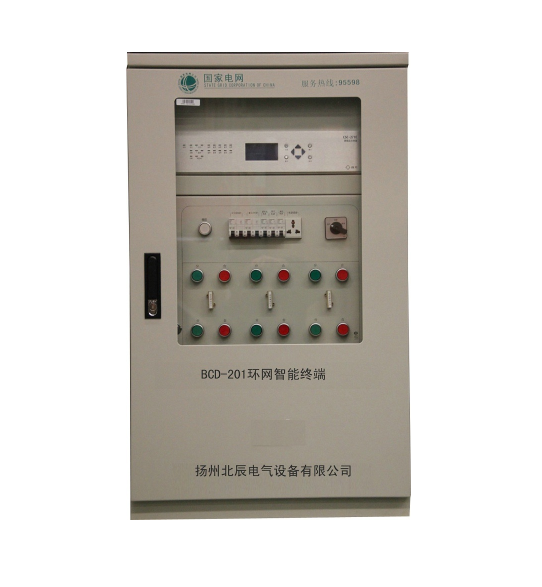

BCD-201环网智能终端







1、电源要求

额定输入电压：         12V、24V或48V DC

容差：                 ±20%

额定功耗：             < 8W

纹波系数：             < 5%

2、通信

通信口：                 1个RS232（1200~19.2kbps）

IP口：                     10M/100M自识别

USB口：               USB1.1（12M）

CAN口：               符合ISO 11898-24V标准

3、拟量输入

交流输入量：           最大27路，三路为一组

直流输入量：           2路光隔离

额定交流电压输入：     120V、240V（由电压互感器输入）5V（由电压传感器输入）

额定交流电流输入：     5A（由电流互感器）

1A（电流传感器输入）

交流电压输入过载能力： 200%连续，250% 10秒

交流电流输入过载能力： 400%连续，4000% 1秒

交流电压输入功耗：     < 0.5VA

交流电流输入功耗：     < 0.5VA

额定直流输入：         ±10VDC， ±30VDC或4～20mA

A/D转换分辨率：       16位（15位 + 符号位）

采样速度：             128点/工频周波

测量量精度：           0.5%满量程值（25℃）

计算量精度：           1%满量程值（25℃）

6、开关量输入

开关量输入：           最大48路，16路为一组，光耦隔离

开关变位分辨率：       1ms

防抖动时间：           软件设置，4～1024ms

输入类型：             接点状态或电度脉冲量

接点输入电源：         24VDC，内部/外部可选择

7、控制量/数字量输出

标准：                            12路SBO（24路继电器），6路数字量输出

可靠性：                        软硬件操作选择（SBO）

输出继电器接点：          5A @ 30Vdc或250Vacrms




1、电源要求

额定输入电压：         12V、24V或48V DC

容差：                 ±20%

额定功耗：             < 8W

纹波系数：             < 5%

2、通信

通信口：                 1个RS232（1200~19.2kbps）

IP口：                     10M/100M自识别

USB口：               USB1.1（12M）

CAN口：               符合ISO 11898-24V标准

3、拟量输入

交流输入量：           最大27路，三路为一组

直流输入量：           2路光隔离

额定交流电压输入：     120V、240V（由电压互感器输入）5V（由电压传感器输入）

额定交流电流输入：     5A（由电流互感器）

1A（电流传感器输入）

交流电压输入过载能力： 200%连续，250% 10秒

交流电流输入过载能力： 400%连续，4000% 1秒

交流电压输入功耗：     < 0.5VA

交流电流输入功耗：     < 0.5VA

额定直流输入：         ±10VDC， ±30VDC或4～20mA

A/D转换分辨率：       16位（15位 + 符号位）

采样速度：             128点/工频周波

测量量精度：           0.5%满量程值（25℃）

计算量精度：           1%满量程值（25℃）

6、开关量输入

开关量输入：           最大48路，16路为一组，光耦隔离

开关变位分辨率：       1ms

防抖动时间：           软件设置，4～1024ms

输入类型：             接点状态或电度脉冲量

接点输入电源：         24VDC，内部/外部可选择

7、控制量/数字量输出

标准：                            12路SBO（24路继电器），6路数字量输出

可靠性：                        软硬件操作选择（SBO）

输出继电器接点：          5A @ 30Vdc或250Vacrms
