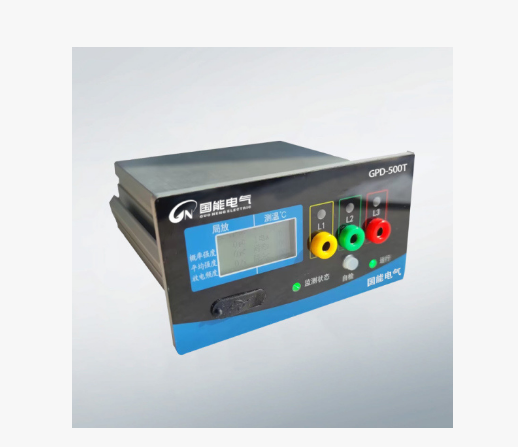

产品图片
GPD-500配电设备多源状态监测装置
针对目前高压设备状态监测的现状，我司推出了高压设备局放和温度多源状态融合的在线监测产品系统解决方案。在发挥公司原有的局放监测技术对绝缘故障有效监测优势的基础上，同时加入设备温升监测功能来实时发现设备运行中可能存在的载流故障问题，监测装置综合两种状态指标，进行综合的智能分析诊断，从而更加准确、及时向用户反馈高压电气设备运行中存在的问题。
在线监测系统由远程服务器平台、在线监测主机和智能手持终端组成。使用者既可以通过监测主机在现场直接查看实时监测数据，也可以通过智能手持终端对监测数据进行现场调试和诊断分析，同时，还能够通过后台软件查看局放和无线测温的多源综合监测数据和诊断结果，及时掌握高压设备的运行状况。
功能特点
1. 采用基于脉冲电流法的局部放电检测技术，局放监测灵敏度高。
2. 执行局部放电检测的标准IEC60270标准，能对放电强度进行定量。
3. 采用自适应抗干扰技术，可有效消除现场背景噪声干扰。
4. 集成无线测温功能，一个主机可带24个温度监测点。
5. 集绝缘监测、温度监测、工频带电显示多功能于一体。
6. 连续、实时在线监测设备绝缘和温升状态，进行多源状态综合诊断。
7. 概率强度、平均强度、放电频度、温度值、带电状态等多源状态结果就地显示，输出综合诊断结果。
8. RS485通讯方式，配套云平台，可实现远程监测和大数据综合分析诊断，结果更准确。
9. 内置局部放电和温度的诊断分析算法，监测到高压设备发生局放和温升异常时， LED告警灯和告警继电器接点发出设备异常告警提示。
技术参数
1、基本参数
功能配置：绝缘监测、无线测温、电压监测、环境温湿度监测；
电源电压：AC/DC 110~220V（或另行定制）；
电源功率：不大于5W；
运行温度：-25℃～55℃；
存储温度：-30℃～70℃；
环境湿度：≤95%RH；
通讯接口：1×RS485；
无线频率：433MHz；
外形尺寸：104×56×110（mm）；
开孔尺寸：92×44（mm）。
就地显示：1.3英寸单色LCD，128×64点阵；
2、电压监测参数
输入电压：有效值不大于200V；
显示方式：LED显示；
输出显示：带电（红灯），失压（熄灭）；
闭锁接点：220VAC/5A（额定负载）；
28VDC/6A （额定负载）；
接点类型：常开1付；
3、绝缘监测参数
耦合电容：18pF～135pF；
测量范围：0～5000pC；
频带范围：150kHz～1.5MHz；
监测变量：概率强度、平均强度、放电频度；
放电频度：不大于5000（1s）；
告警输出：LED三色灯，绿色代表正常，黄色代表异常，红色代表严重；
告警接点：220VAC/5A（额定负载）；
28VDC/6A（额定负载）；
接点类型：常开1付。
4、温度监测参数
传感类型：无线传感器，有源或无源可选配；
测量范围：-25℃～+125℃；
测量精度：±1℃；
采样频率：默认20秒；
无线频率：433MHz；
传输距离：≤150米；
工作电源：无源传感器（感应取电 启动电流≥5A）；
有源传感器（电池供电 工作年限≮5年）。
5、温湿度监测参数
传感类型：无线传感器，有源或无源可选配；
温度测量范围：-40℃~80℃，精度：±2℃；
湿度测量范围：5~99％RH ， 精度：3％RH；
采样频率：默认5min；
无线频率：433MHz；
接线说明
