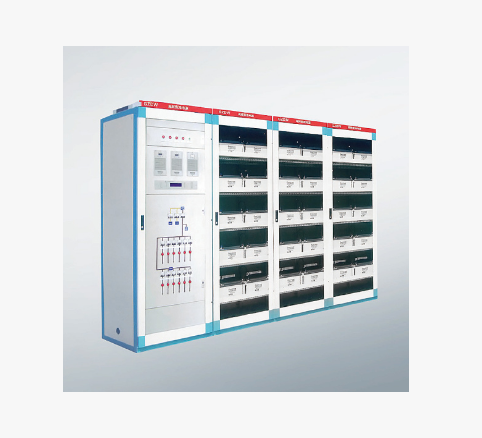

GZDW-06直流屏
工作原理
GZDW型直流屏内装有2-3套高频开关整流装置。其中一套高频开关按稳压方式运行,直接向控制母线供电。另一套高频开关技稳流方式运行,承担对蓄电池组的主充及浮充任务。蓄电池组直接向台闸母线供电,蓄电池组经挂链降压向控母供电,以确保控制母线在任何情况下都保持电压连续。
基本参数和技术指标
■额定输入交流电压380V±15%V、频率:50HZ±10%HZ
■额定直流输出电压:220V、110V
■额定直流输出电流:8、12、15、20、30、40、50A
■蓄电池额定容量:镉镍蓄电池高倍率额定容量:10Ah-200Ah
■直流母线绝缘电阻不小于10MQ;绝缘强度工频2KV,耐压1min内不击穿
■稳定精度≤1%
■稳流精度≤2%
■纹波系数≤2%
■噪声≤55Db
■柜体尺寸
2200mm×800mm(1000、1200)mm ×600(800)mm
2300mm×800mm(1000、1200)mm x 600(800)mm
结构特点
■用高频开关代替了传统产品中的铁磁饱和式主充机,浮充机,克服了传统产品稳压、稳流精度低噪声大、温升高等缺点。
■备用通道的调入施工采用无触点开关动投入。
■本系列直流屏对蓄电池的充电采用佳的充电方式,前期恒流,后期恒压,并可实现充电状态的自动转换。
■本系列直流屏设有自动稳流,动稳压、限流、短路保护及过压保护功能。
■整机可对外输出母线电压高低,母线撞地,充电机故障等信号接点。
